英集芯推出多款高集成无线充电方案，助力无线充电市场发展
来源：网络 时间：2021-12-23 09:18
9月29日，英集芯在《Qi1.3标准无线充引领充电革命的潮流》直播上介绍了英集芯公司情况以及主要的产品线， 针对无线充电产品做了详细的介绍，以及相关的设计应用，从而让大家更清楚的了解英集芯的无线充电产品。
英集芯的五大产品线，主要分为针对移动电源应用的电源管理SOC，和TWS蓝牙耳机充电仓，英集芯的电源管理SOC具有高集成度，大输出功率，还集成了无线充功能，市场占有率非常大。
英集芯的无线充电芯片产品介绍：

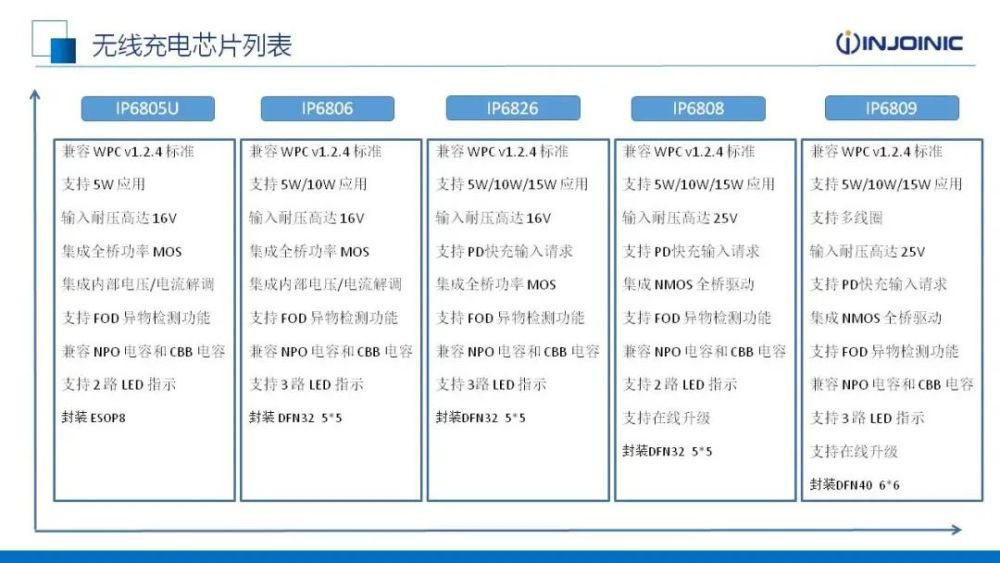

英集芯无线充电产品线目前有五款，均支持WPC v1.2.4标准。IP6805、IP6806、IP6826均为全集成MOS，外围简单，不支持在线升级。IP6808和IP6809外置MOS，支持快充和在线升级。

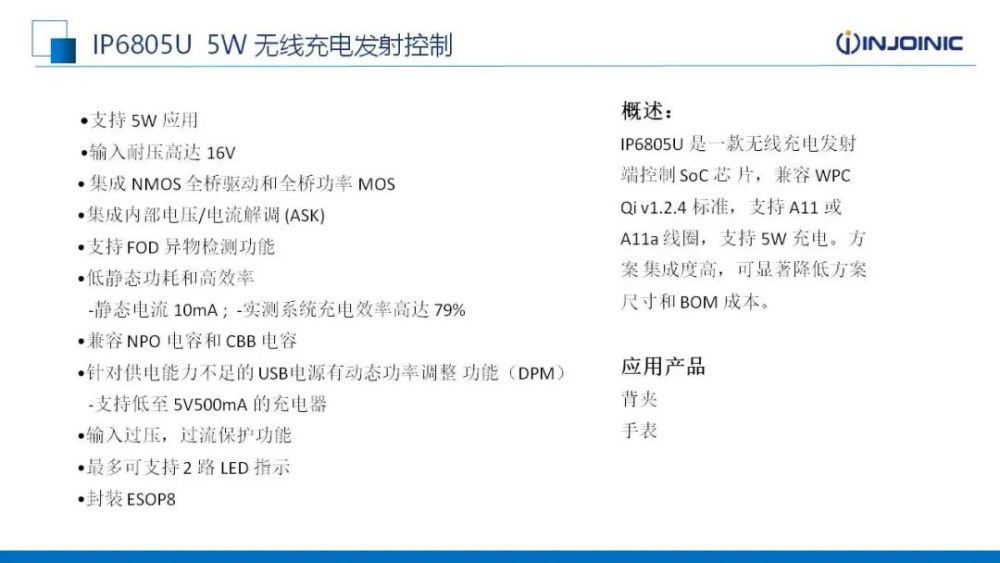

IP6805U是一颗5W应用的无线充电发射芯片，输入耐压16V，内部集成全桥MOS和电压电流解调，外围简单。支持静态和动态FOD检测。静态电流为10mA，充电效率可达79%，兼容NPO电容和CBB电容，支持自动功率调整，保证正常充电。支持两个LED状态指示，ESOP8封装，引脚数少，外围简单，非常适合智能手表无线充应用。IP6805U芯片内部集成ADC、解调、运放、MCU、驱动器和全桥MOS管。

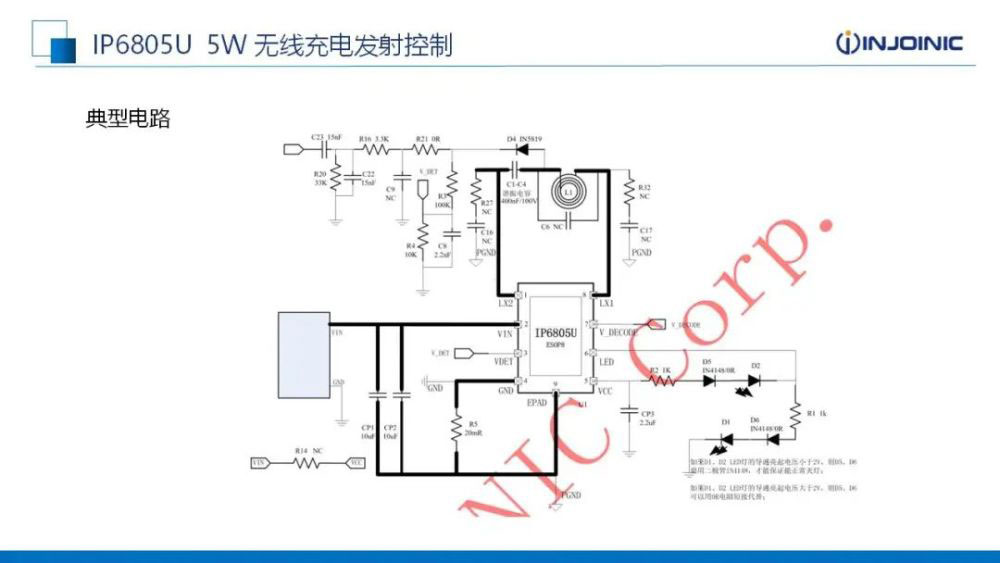

IP6805U电路图，外围非常简单，只需少量的无源器件即可完成电压和电流检测。

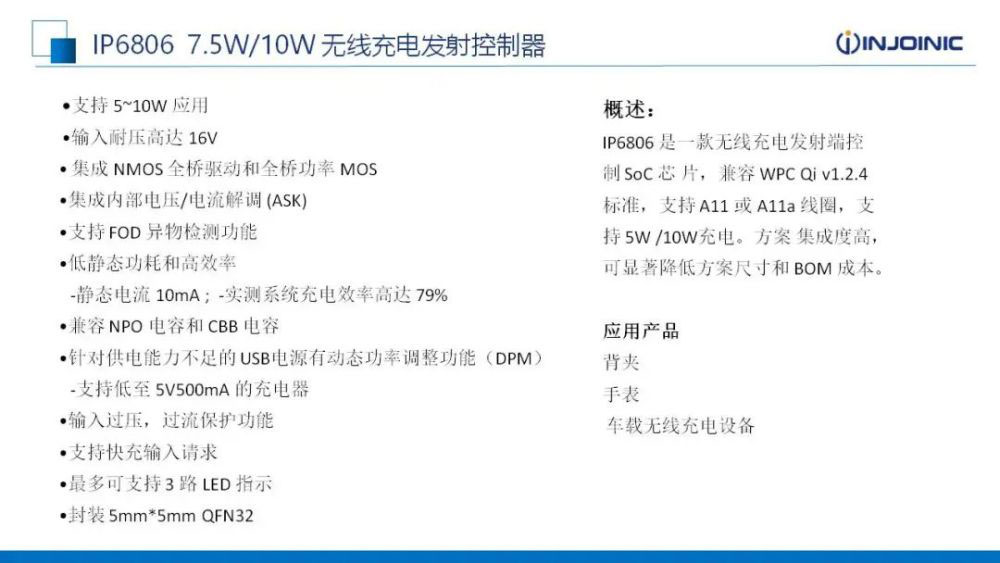

IP6806是一颗支持5-10W应用的无线充电发射芯片，输入耐压16V，内部集成全桥MOS和电压电流解调，外围简单。支持静态和动态FOD检测。静态电流为10mA，充电效率可达79%，兼容NPO电容和CBB电容，支持自动功率调整，保证正常充电。内置快充输入请求，支持三个LED状态指示，采用5*5mm QFN32封装，热阻更低，散热效果更好。IP6806芯片内部集成ADC、电流电压解调、运放、MCU、驱动器和全桥MOS管。

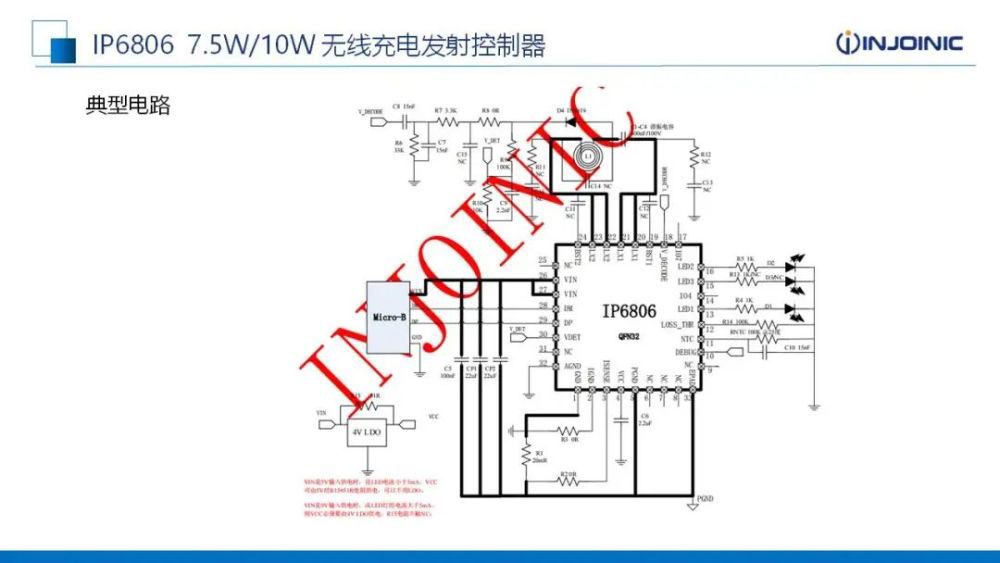

IP6806支持快充申请，外围电路简单

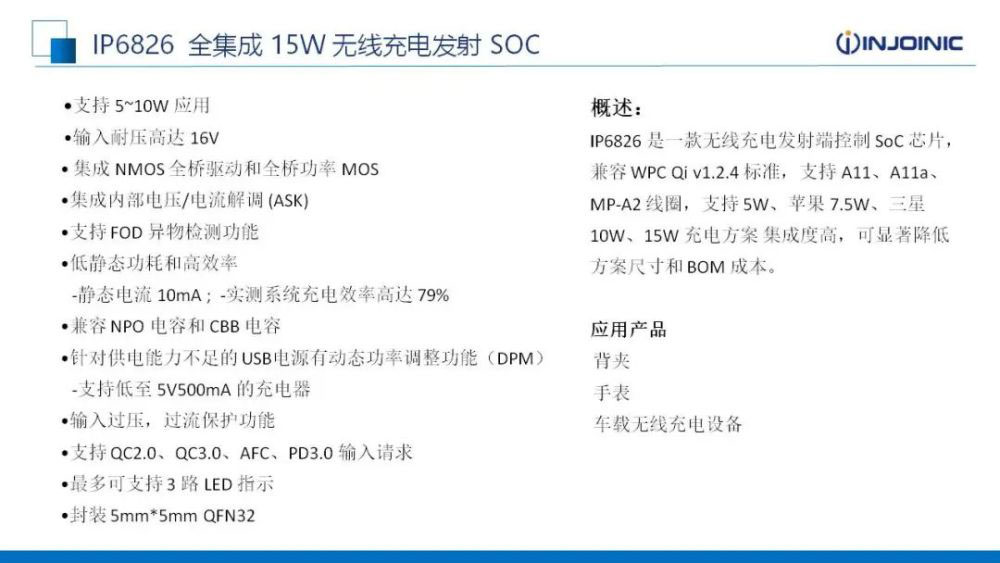

IP6826是一颗支持5-10W应用的无线充电发射芯片，输入耐压16V，内部集成全桥MOS和电压电流解调，外围简单。支持静态和动态FOD检测。静态电流为10mA，充电效率可达79%，兼容NPO电容和CBB电容，支持自动功率调整，保证正常充电。与IP6806最大区别是支持PD等快充输入请求，支持三个LED状态指示，采用5*5mm QFN32封装，热阻更低，散热效果更好。IP6826芯片内部集成PD快充申请，集成ADC、电流电压解调、运放、MCU、驱动器和全桥MOS管。

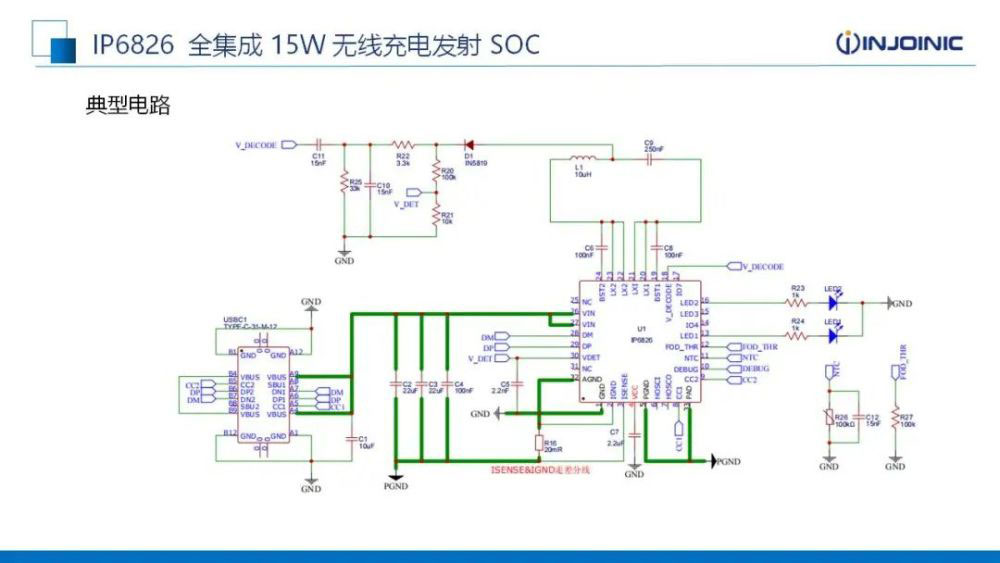

IP6826支持PD和QC快充申请，支持单USB-C口供电，外围电路简单

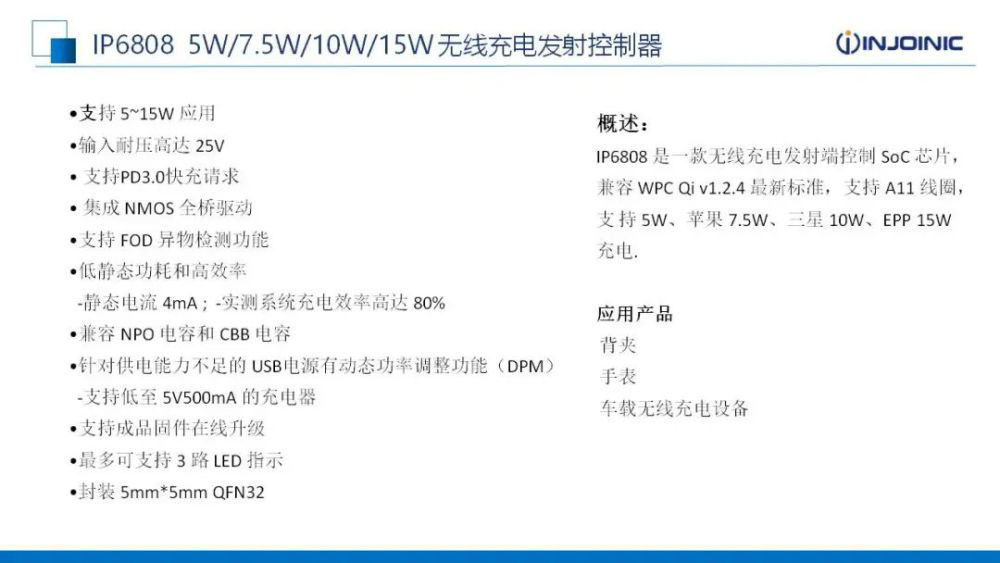

IP6808是一颗支持5-15W应用的无线充电发射芯片，输入耐压25V，支持PD3.0，内部集成全桥MOS驱动和电压电流解调，外置功率MOS管，外围电路简单。支持静态和动态FOD检测。静态电流为4mA，充电效率可达80%，兼容NPO电容和CBB电容，支持自动功率调整，保证正常充电。支持成品固件在线升级，支持三个LED状态指示，支持定制指示。采用5*5mm QFN32封装。IP6808外置全桥MOS管和电流检测运放，芯片内部集成无线充全部功能。

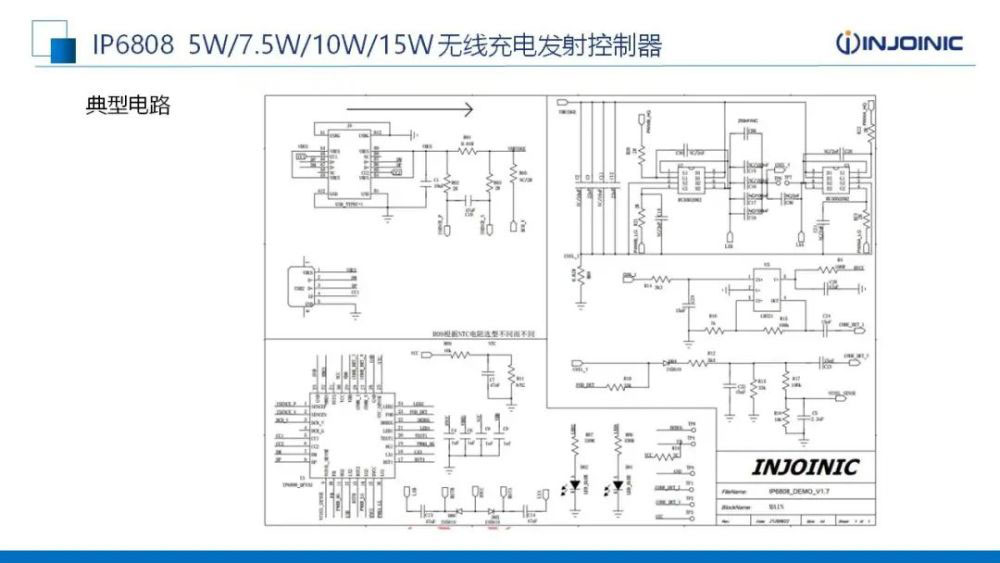

IP6808典型应用电路，外置全桥MOS管和电流检测运放，支持USB PD快充

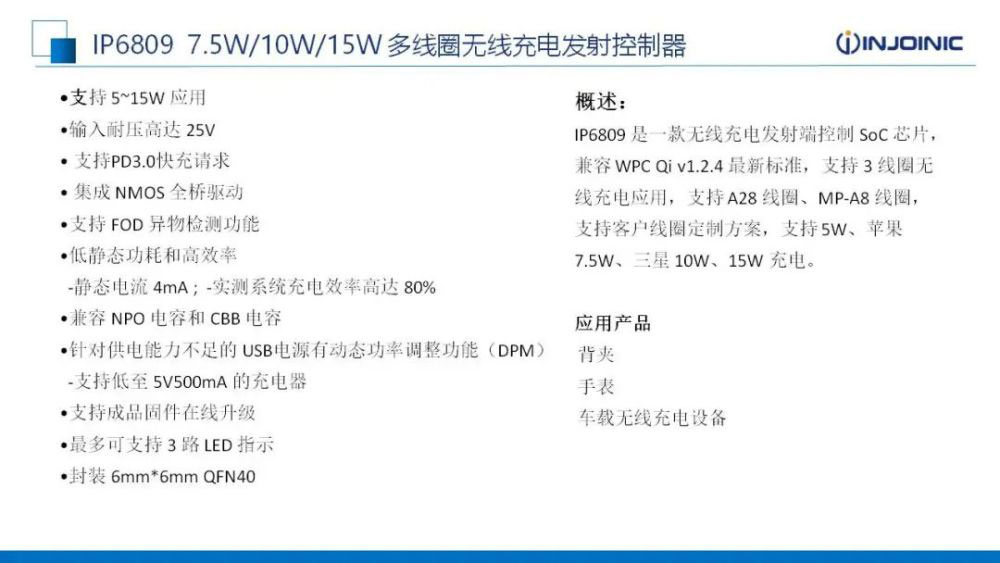

IP6809是一颗支持5-15W应用的无线充电发射芯片，输入耐压25V，支持PD3.0，内部集成全桥MOS驱动和电压电流解调，外置功率MOS管，外围电路简单。支持静态和动态FOD检测。静态电流为4mA，充电效率可达80%，兼容NPO电容和CBB电容，支持自动功率调整，保证正常充电。IP6809支持三线圈无线充电应用，支持成品固件在线升级，支持三个LED状态指示，支持定制指示。采用6*6mm QFN40封装，具有更多的GPIO引脚。

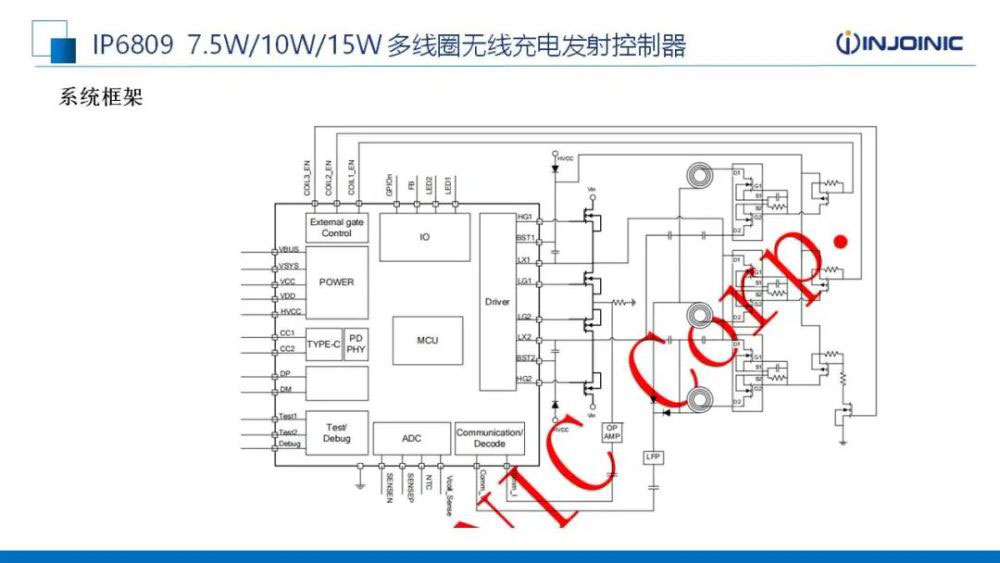

IP6809三线圈应用示意图，可根据设备位置自动检测线圈，进行无线充电

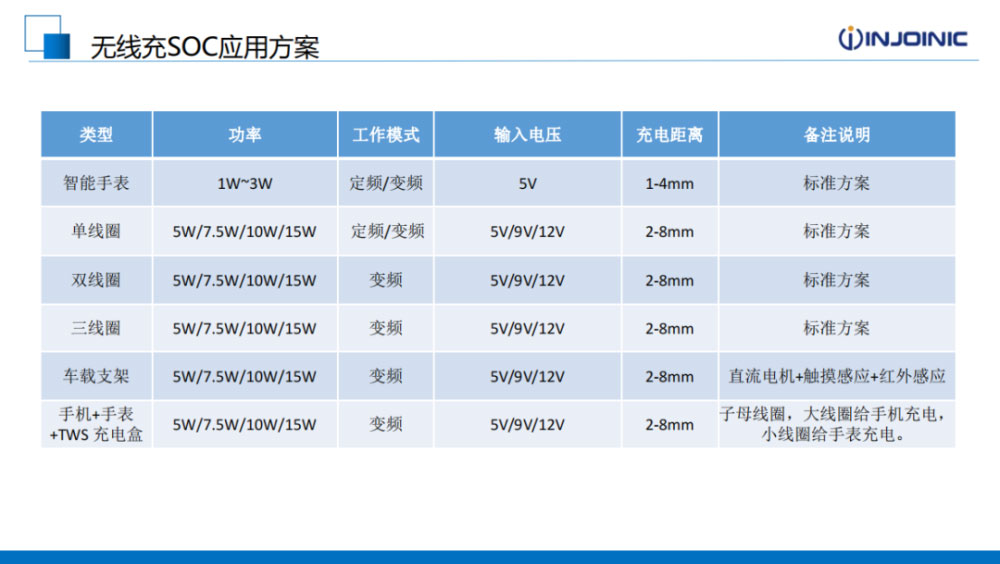

英集芯无线充电方案选型表，支持三星和苹果手表充电，支持单、双、三线圈应用，支持定频和变频工作模式。芯片扩展的GPIO引脚支持连接其他外设实现车载等扩展功能。
无线充电以随放随充，随用随取的方便优势，获得了智能手机和可穿戴设备的广泛应用。移动电源中也增添了无线充电功能，用于随时随地的无线充电，免去了携带数据线的困扰。
无线充电自从诞生以来，电路架构从传统单片机+驱动+MOS管的方案，集成到内置MCU+驱动二合一，再到现在英集芯将全部功能都集成在一颗芯片内部。高集成的芯片简化外围电路，降低成本，更促进了无线充的发展
