TWS耳机充电仓芯片IP5333,集成Type-C协议1A充放电功能
来源:网络 时间:2022-04-09 11:34

TWS蓝牙无线耳机都会带有一个充电盒的设计,不仅可以收纳耳机还兼顾着耳机充电的作用,深受用户的青睐。TWS耳机充电仓相当于一个小型的移动电源,通过USB-C等数据接口为耳机通过电源。

TWS充电仓内部的结构是什么样的呢?

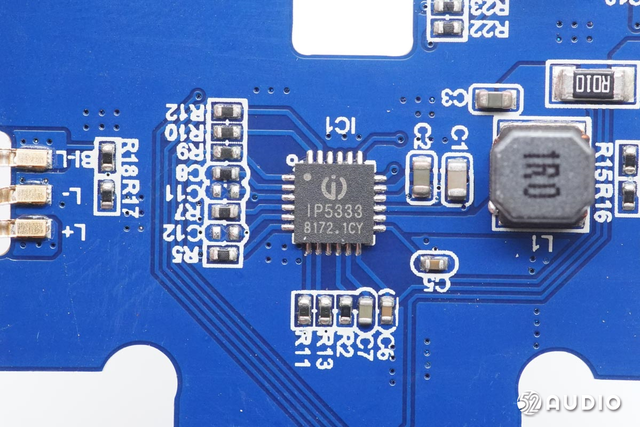

TWS蓝牙耳机充电盒内部的一侧主板两端分别设置Type-C和USB-A充电接口,主板安装有多功能电源管理SOC芯片IP5333。

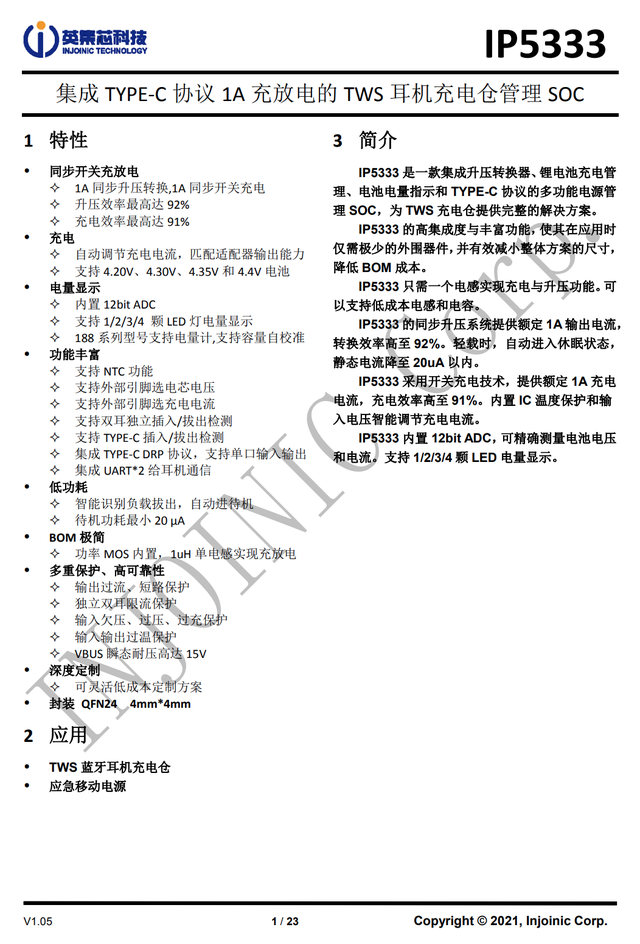

英集芯IP5333 是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议的多功能电源管理SOC芯片,为TWS充电仓提供完整的解决方案。IP5333 的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。

IP5333 只需一个电感实现充电与升压功能。可以支持低成本电感和电容。IP5333 的同步升压系统提供额定1A输出电流,转换效率高至92%。轻载时自动进入休眠状态,静态电流降至20uA以内。IP5333 采用开关充电技术,提供额定1A充电电流,充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流。IP5333 内置12bit ADC,可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

IP5333 集成USB-C输入、输出识别接口,自动切换内置上下拉电阻,自动识别插入设备的充放电属性。带有Try.SRC功能,当连接到对方为DRP设备时,可优先给对方充电。当作为DFP工作时,使用 CC 引脚配置对外输出 default 电流能力信息;当作为UFP工作时,可识别出对方的输出电流能力。










通过应用原理图可以看出IP5333的外围元件非常精简,仅少量的电感电容以及对应的电阻即可实现充电盒的全部功能,有效简化TWS耳机充电盒设计。

IP5333不仅适用于TWS耳机充电盒应用,还可以用于其他使用锂电池供电的手持设备,并支持移动电源应用。
