至为芯科技代理的英集芯芯片在储能行业的应用
来源:网络 时间:2022-09-20 17:53

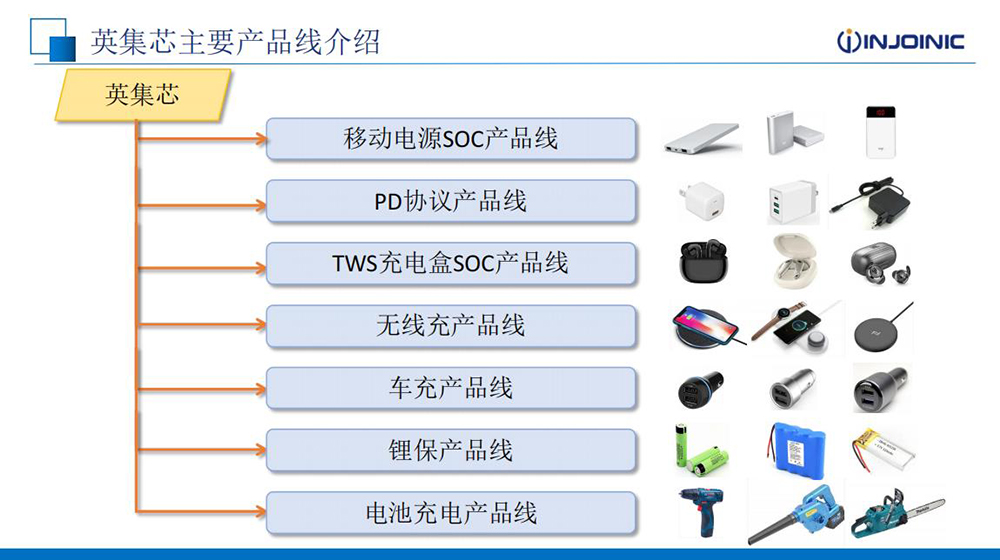

至为芯科技所代理的芯片品牌英集芯目前有六大产品线,分别为移动电源SOC产品、PD协议产品、TWS充电盒SOC产品、车充产品、锂保产品和电池充电产品。

英集芯的移动电源芯片支持单口和多口输出,涵盖12W、18W、22.5W、30W、45W、60W、100W应用。
PD协议芯片支持单口及多口输出协议,并支持智能的多口功率分配,广泛应用于PD适配器产品,最大支持功率140W,支持的快充协议包括PD、UFCS、QC、FCP、SCP、AFC、MTK等。
TWS充电盒芯片集成电池充电模块、升压放电模块、电量管理模块、耳机通讯模块、霍尔检测模块,并且可提供深度功能定制,满足大部分TWS充电盒产品需求。车充芯片有降压DC-DC和升降压DC-DC两大类,多数产品为集成输出协议的SOC芯片。
锂电保护芯片支持单串和多串锂保,目前最大支持5串电池,内置过压、欠压、过流、温度、均衡等保护。
锂电充电芯片有降压充电、升压充电和升降压充电三大类,支持单串及多串电池充电,目前最高支持6串三元电池或7串磷酸铁锂电池。

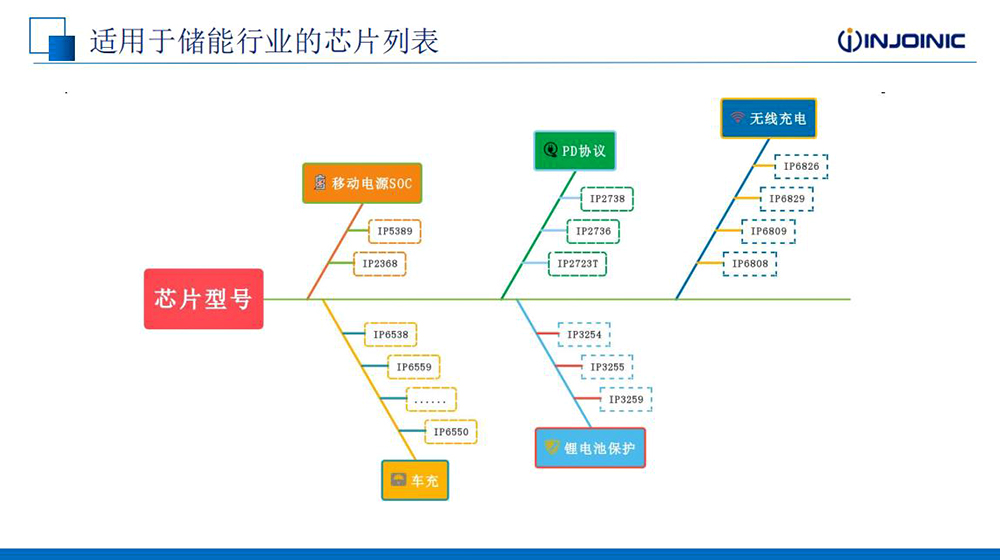

英集芯面向储能行业应用主要有移动电源SOC、车充芯片、锂电保护芯片、PD协议芯片、无线充电芯片等产品线。

英集芯IP2368是一款集成AFC/FCP/PD2.0/PD3.0等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片;IP2368的高集成度与丰富功能,只需一个电感实现同步降升压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。IP2368支持2/3/4/5/6节串联电芯,可通过外接电阻选择电池串联节数。
英集芯IP2368的同步开关充放电系统,提供高达100W的充放电功率,可通过外接电阻设置最大充放电功率。IP2368 内置IC温度、电池NTC温度和输入电压控制检测环路,可以根据不同功率充电器,智能调节充电电流。

英集芯IP5389是一款集成多种快充协议、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC,为快充移动电源提供完整的电源解决方案。可同时支持USB A x2,USB C,USB B(或lightning 口,或USB C)四个USB口,单独使用任何一个USB口都可以支持快充,同时使用两个及以上输出口时,只支持5V。
英集芯IP5389支持2/3/4/5节串联电芯,同步开关升降压系统可提供最大100W功率输入输出。空载时,自动进入休眠状态。应用时只需一个电感实现双向降升压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。芯片的同步开关充电系统,可提供高达8.0A充电电流。内置IC温度、电池温度和输入电压控制环路,智能调节充电电流。

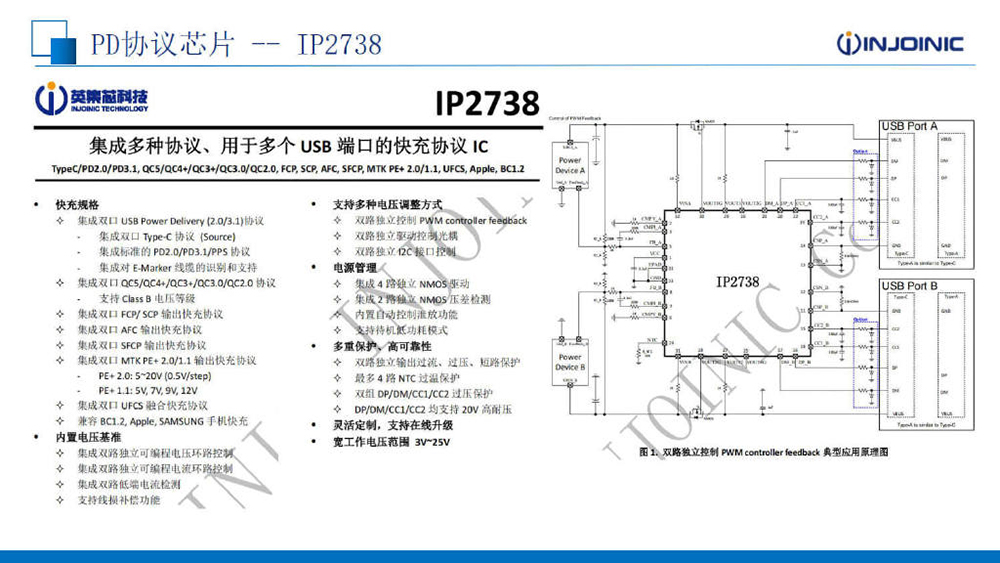

英集芯IP2738是一颗双路协议芯片,支持双口18-140W快充应用,具备独立的反馈控制和独立的USB PD控制。采用QFN32封装,体积小巧,外围精简,可简化充电器的协议电路设计。小体积的封装满足多种设计应用。芯片IO引脚支持PFC控制,实现更低的待机功耗。
英集芯IP2738支持双口USB PD3.1 28V EPR档位,并支持PD3.0/PPS/QC/PE+/FCP/SCP/AFC/UFCS等丰富全面的快充协议,兼容性非常好。得益于多种反馈形式的支持,IP2738可与QR、ACF、LLC等电路架构的开关电源搭配用于PD等快充协议,也可以与升降压电路搭配用于大功率输出场景。
英集芯IP2738协议芯片内部集成电压基准,集成可编程的电压/电流环路控制,芯片内部集成低端电流检测,输出支持线损补偿。支持电源适配器应用的光耦反馈,支持通过I2C和FB控制的DC-DC改变输出电压,支持车充、储能电源、充电器、移动电源等应用。

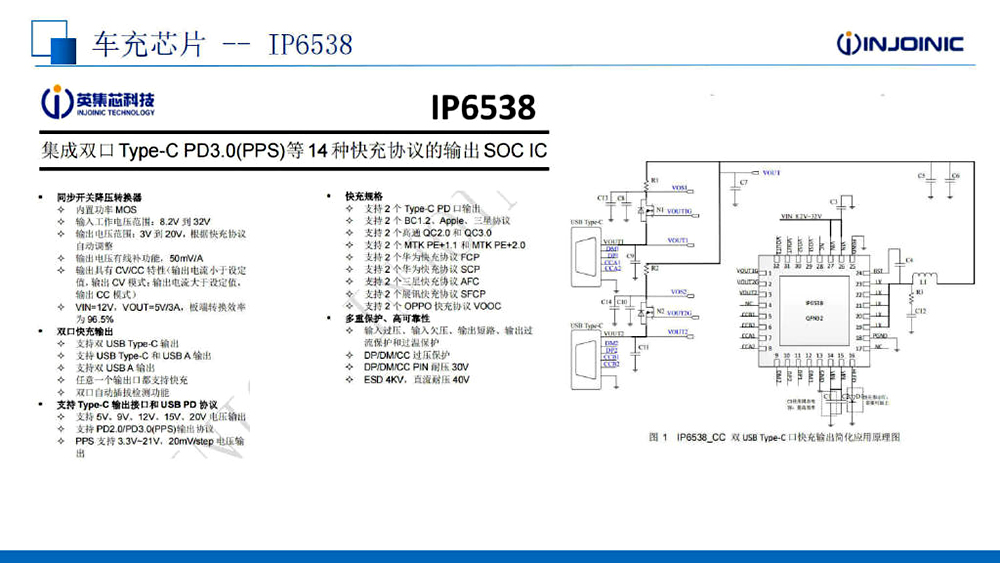

英集芯IP6538是一颗全集成的快充SOC降压芯片,内部集成同步降压转换器,支持USB PD3.0快充,支持QC2.0/3.0,支持华为FCP/SCP快充协议,支持三星AFC快充,支持VOOC快充和SFCP快充。内置上管导阻9毫欧,下管导阻8毫欧,工作频率固定150KHz。
英集芯IP6538支持32V工作电压,输入耐压40V,满足USB PD 快充多口降压以及24V车充应用。芯片内置输入过压、输入欠压、输出过流/短路保护,支持过热保护功能。数据引脚内置过压保护,耐压30V,有效防止损坏的数据线造成成品损坏。

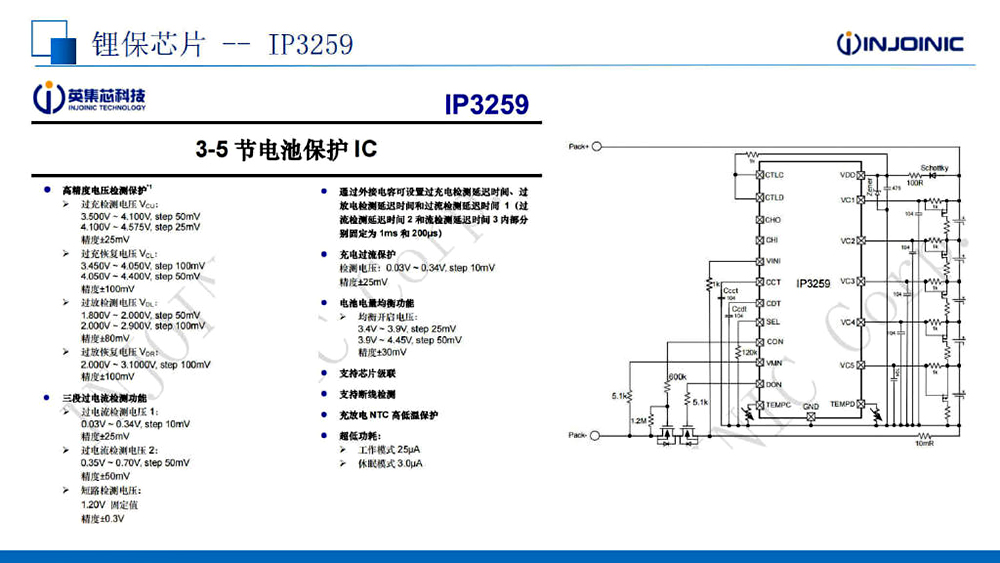

英集芯IP3259内置高精度电压检测电路和延迟电路,是用于3/4/5节串联锂离子、聚合物可充电电池保护的IC。IP3259 内置电池电量均衡功能,有效减小因电池参数不一致和老化导致的电池电压不匹配,延长电池使用时间和寿命。该芯片还内置了充放电NTC高低温保护功能。并可以通过芯片级联增加保护电池节数。

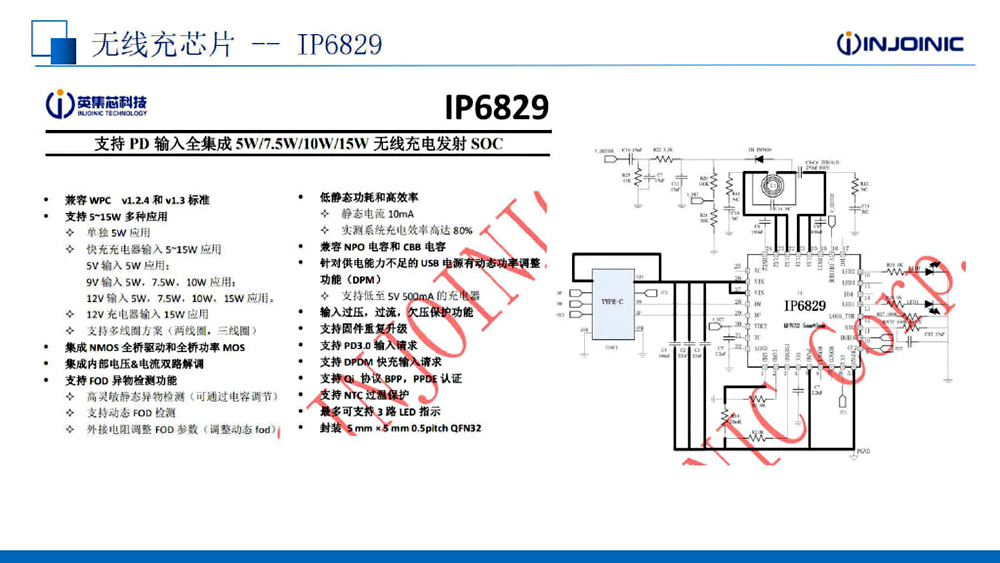

英集芯IP6829是一款无线充电发射端控制SOC芯片,兼容WPC Qi v1.3最新标准,支持A11、A11a、MP-A2线圈,支持5W、苹果7.5W、三星10W、15W充电。IP6829通过analog ping检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6829解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。
英集芯IP6829片内集成全桥驱动电路和全桥功率MOS,电压&电流两路ASK通讯解调模块;方案集成度高,可显著降低方案尺寸和BOM成本。

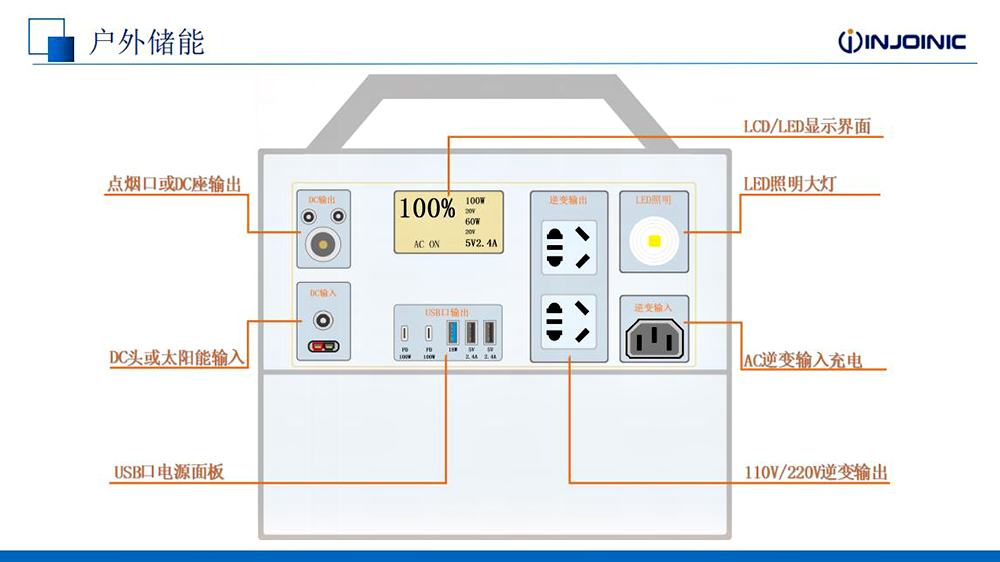

户外储能电源主要分为:DC输出、DC输入、USB输出、逆变输出、逆变输入、LED照明、数显等模块。

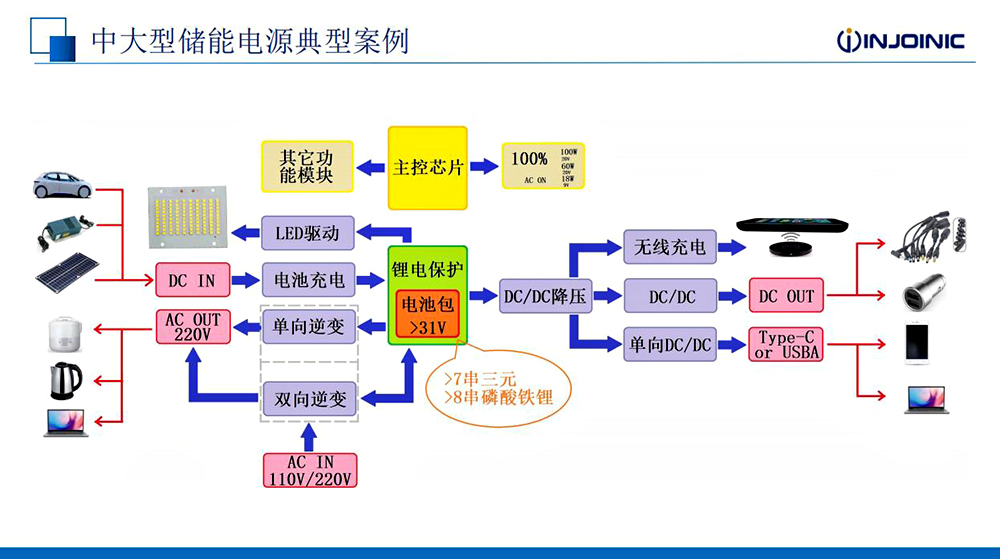

在超过6串锂电的中大型储能电源应用中,主要分为主控、锂电保护、LED驱动、电池充电、逆变、DC-DC、无线充电等功能模块。
对于中大型储能电源应用,无线充电部分可选用英集芯内置H桥的IP6829、IP6826,以及IP6809、IP6808等芯片;DC口输出部分可选用英集芯IP6550_FB_10A,实现13V/10A输出。
单向DC输出部分英集芯提供了众多方案,满足单A口、单C口、双A口、双C口等应用,其中IP6550+IP2736和 IP6550*2+IP2738可满足140W输出应用。

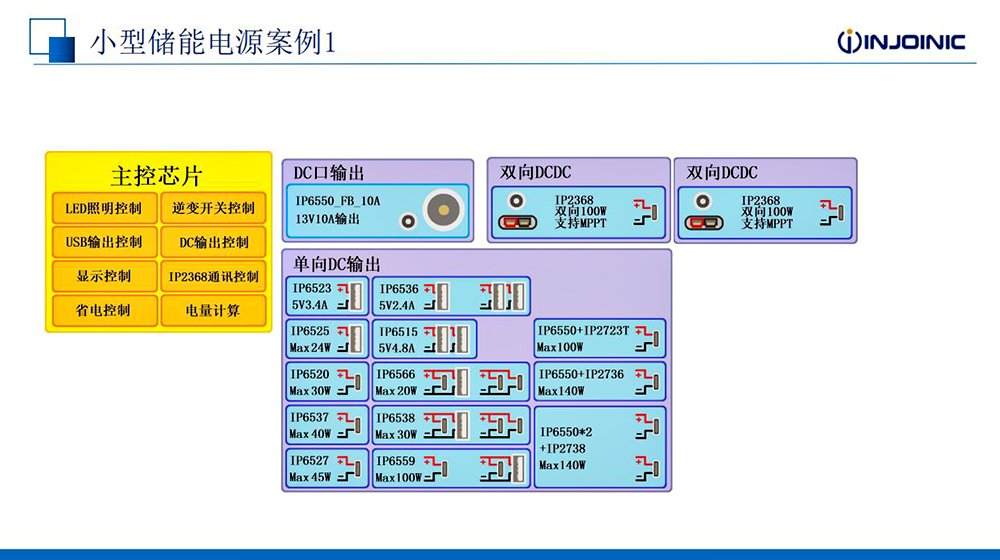

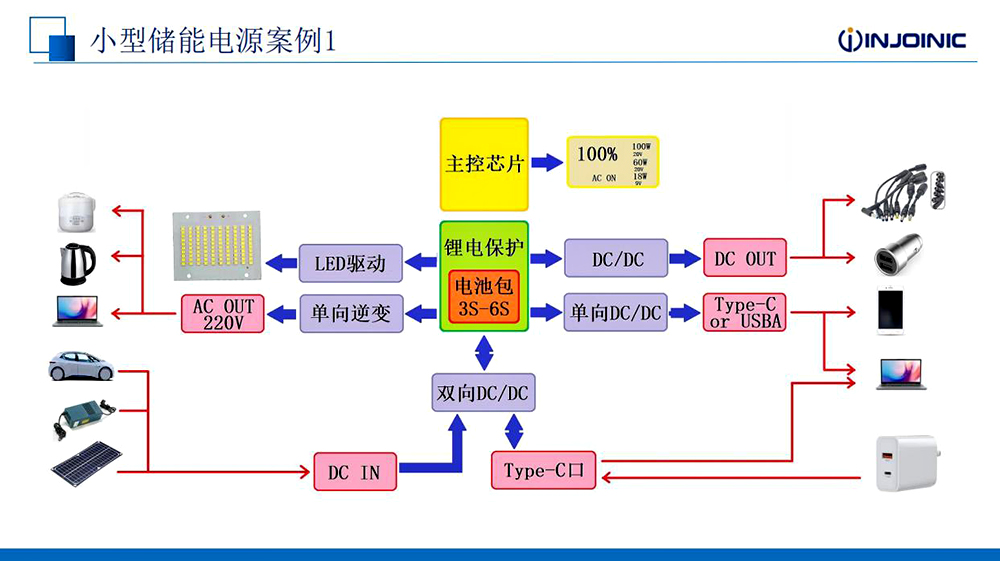

在3~6串锂电的小型储能电源应用中,主要分为主控、锂电保护、LED驱动、单向逆变、DC-DC等功能模块。

对于小型储能电源应用,双向DC-DC部分可选用英集芯IP2368芯片,不仅支持双向100W充放电,同时支持MPPT功能,还可采用多颗IP2368以实现多口充放电。

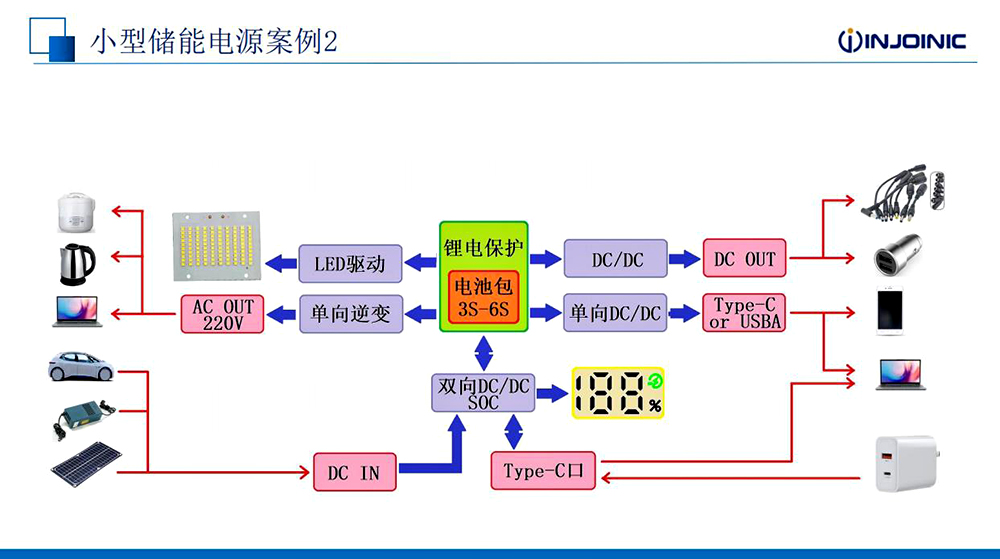

在小型储能电源应用中,对于更少的功能需求,可通过SOC来代替MCU。

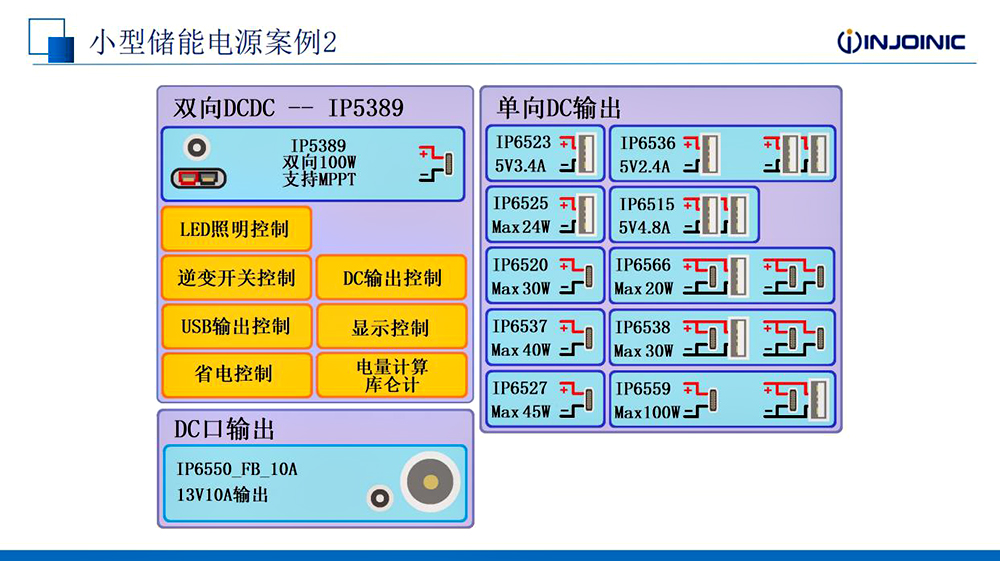

英集芯IP5389集成了LED照明控制、逆变开关控制、USB输出控制、省电控制、显示控制、DC输出控制、显示控制、库仑计电量计算等丰富功能,单颗芯片即可实现双向充放电解决方案。

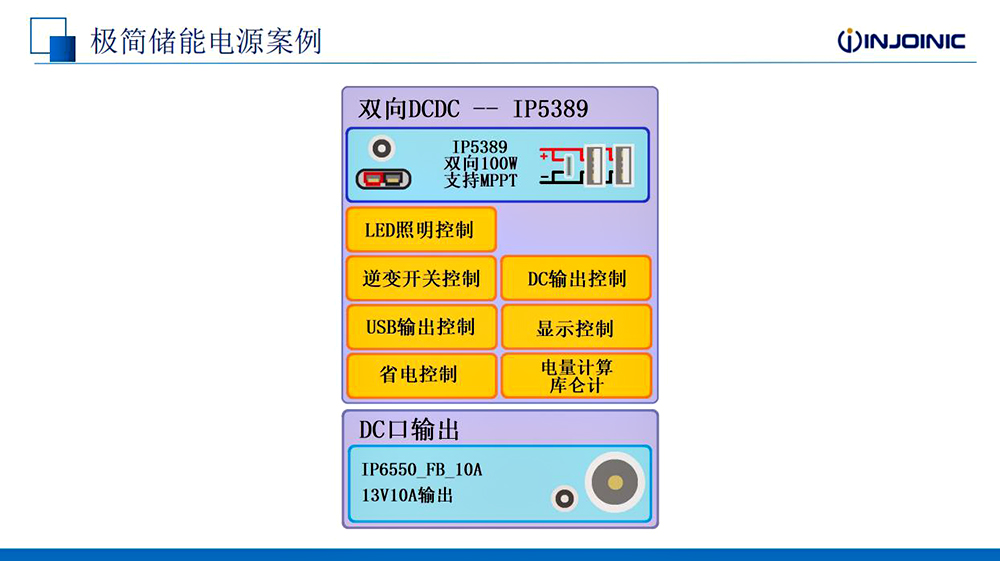

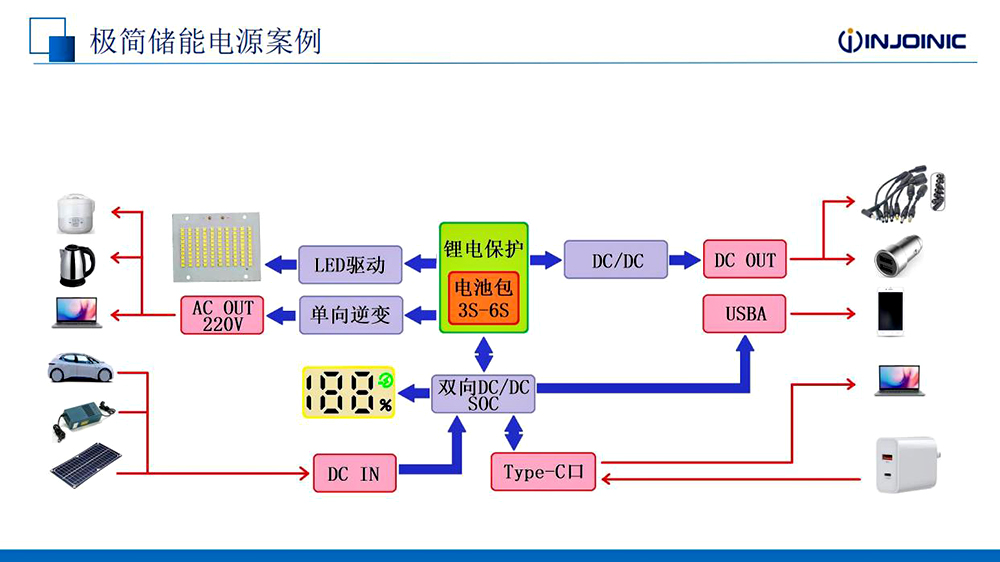

在极简储能电源应用中,主要分为双向DC-DC SOC、锂电保护、LED驱动、单向逆变、DC-DC等功能模块,主打低成本储能。

英集芯IP5389单芯片支持2A1C三口并联输出,单芯片即可实现极简储能电源应用。
