SS809拆解报告:HTC TWS真无线耳机Plus
来源:网络 时间:2021-12-22 14:40

作为一家手机品牌HTC在TWS耳机市场可谓是姗姗来迟,虽然一直有认证信息消息不断爆料,但直到近期的2021年9月,HTC首款产品HTC TWS真无线耳机Plus才正式上市,型号HTC E-mo1。

HTC TWS真无线耳机Plus外观上采用了哑光工艺处理,涂层观感细腻,不易沾染指纹。耳机为柄状的入耳式设计,体积小巧轻盈。耳机采用触控操作,支持多种便捷操控;支持IPX5生活防水,耳机单次提供6小时续航,搭配充电盒整体续航24小时。

一、HTC TWS真无线耳机Plus开箱

二、HTC TWS真无线耳机Plus拆解


卸掉固定螺丝,取掉PCB板和电池。

充电盒内主要电路一览。

主板正面电路一览。

主板背面焊接有电源输入小板和电池的导线,以及三颗LED指示灯。其他未设置重要元器件,通过双面胶固定电池。

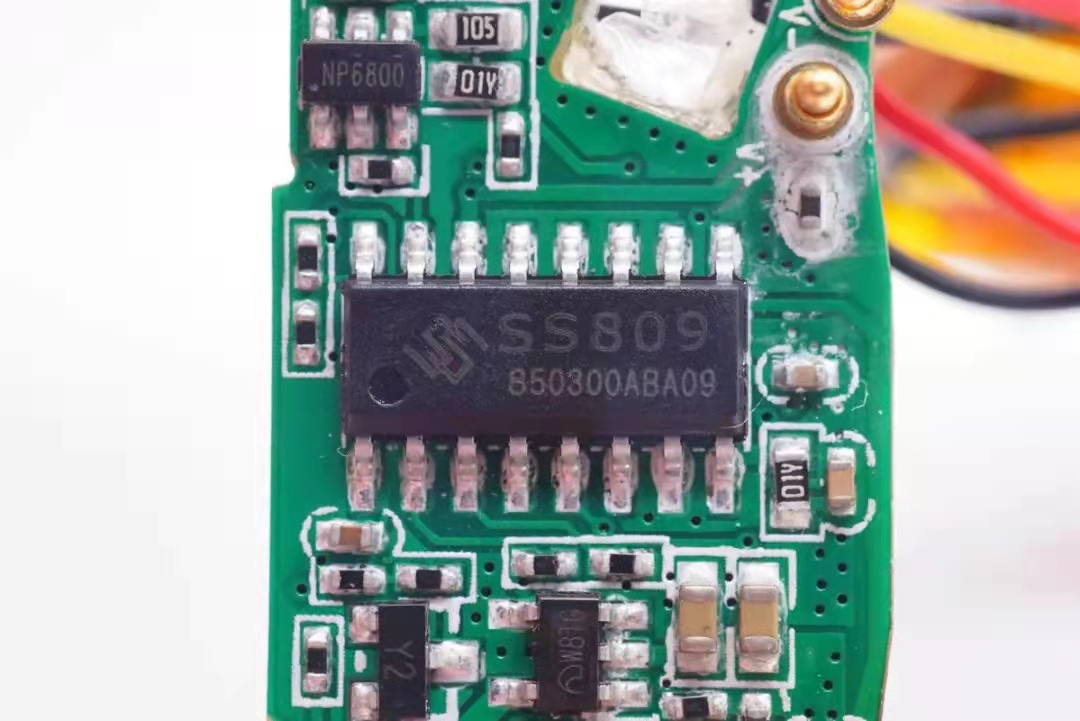

SinhMicro昇生微SS809是一款集成了充放电管理的AD型单片机,内置线性充电单元为锂电池充电,同时有专门的耳机通信接口,实现充电盒跟耳机双向通信功能;SS809集成了MCU微处理器和嵌入式闪存,可以更容易地升级其固件,便于工程师加入个性化的定制功能。尤其是电量显示方面,除了控制1-5颗灯显示外,还支持RGB灯效、LED 188数码管、定制图案等,为工程师提供了自由编程的发挥空间。



针对TWS产品的智能化趋势,SS881X系列已经与各大主流耳机平台实现双向通信功能,产品可以快速迭代。而且芯片集成专门接口,支持USB整机升级和产测。

HTC TWS真无线耳机Plus拆解全家福。

三、我爱音频网总结

HTC TWS真无线耳机Plus在外观设计上,充电盒采用了类似于“首饰盒”的椭圆形设计,哑光材质,触感细腻,不沾染指纹。设置有三颗电量指示灯,用以更直观的反馈充电盒剩余电量信息;耳机为柄状的入耳式设计,体积小巧,佩戴舒适。耳机柄曲线设计独特,搭配HTC品牌LOGO,具有很高的辨识度。

内部结构配置上,充电盒内置言九电子500mAh圆柱形锂离子软包电池,采用Type-C接口输入电源,由昇生微SS809单片机为锂电池充电,同时负责充电盒跟耳机的双向通信功能;由思远SY5320过压过流保护IC,提供输入欠压和过压保护、电池过压保护、负载电流异常保护等保护功能。



耳机内部采用了45mAh钢壳扣式电池和13mm大尺寸动圈,分别通过导线连接到主板。主板上,主控芯片为恒玄BES2300蓝牙音频SoC,支持蓝牙 5.0,集成自适应主动降噪方案支持第三代 TWS 全无线立体声技术、双麦克风等。耳机采用采用单馈主动降噪方案,内置两颗MEMS麦克风,用于主动降噪和语音通话功能。
