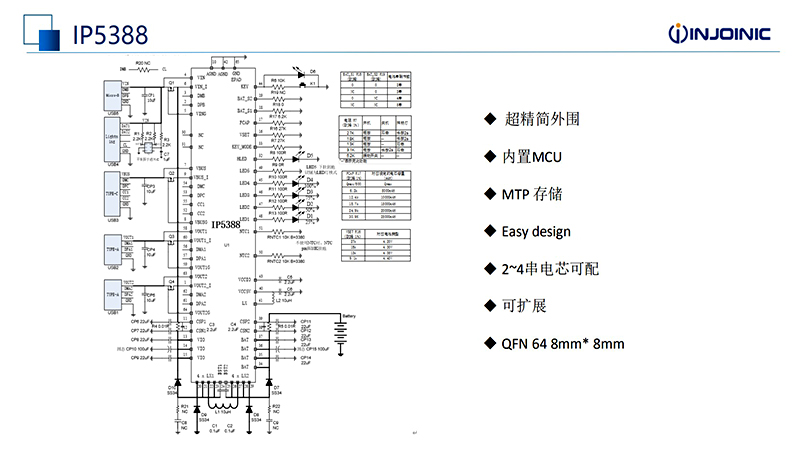

IP5388集成升降压功率MOS的移动电源SOC芯片,集成同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能,支持2-4节串联电芯,同步开关升压系统可提供最大45W输出能力。在应用是只需一个电感以及非常少的外围器件,有效减小整体方案的尺寸,降低BOM成本。IP5388的同步开关充电系统,提供高达5A的充电电流,内置IC温度,电池温度和输入电压控制环路,智能调节充电电流。IP5388支持4颗LED电量显示,支持88,支持188等各种数码管电量显示,支持照明功能,支持按键。
特征:
1、同时支持多个USB口
2、任意一个口都支持快充,集成QC2.0/QC3.0/QC3.5输出快充协议,集成MTK PE+1.1&2.0输出快充协议,集成FCP输入/输出快充协议,集成AFC输入/输出快充协议,集成SFCP输入/输出快充协议,集成SCP输入/输出快充协议,集成VOOC输入/输出快充协议,集成DRP try SRC协议,PD3.0输入/输出快充协议,集成BC1.2,苹果手机快充
3、集成USB PD2.0/PD3.0协议,支持PD2.0双向输入/输出协议,支持PD3.0双向输入/输出,PPS输出快充协议,支持5V,9V,12V,15V,20V电压档位输入/输出,支持PPS 20mV/step 输出电压档位,集成硬件的双向标记编解码(BMC)协议,集成物理层协议(PHY),集成硬件CRC,支持Hard Reset
4、集成功率控制,集成双向升降压功率NMOS,集成控制外置路径NMOS
5、电池端充电电流最高可达5A,自适应充电电流调节,支持4.2V,4.3V,4.35V4.4V电池,支持2/3/4节串联电芯
6、输出电流能力高达45W(4节串联电芯),同步开关放电5V2A效率达95%以上,支持线补
7、内置14bit ADC和电量计,支持4颗LED电量显示,支持88,188等各种数码管电量显示,智能识别LED电量显示灯数目,外部PIN选数码管还是LED灯做电量显示,可自学习的电量计,电量显示更均匀,初始电池容量PIN选配置
8、自动检测手机插入和拔出,快充状态指示,支持电池温度检测和PCB板温度检测,智能识别负载,轻负载自动进待机,支持多种按键模式选择,内置照明灯驱动
9、多重保护,高可靠性
10、BOM极简,内置开关功能MOS,单电感实现充电,放电功能
