苹果35W双口充电方案,2颗IP6537快充芯片实现应用原理
来源:未知 时间:2022-06-28 10:22

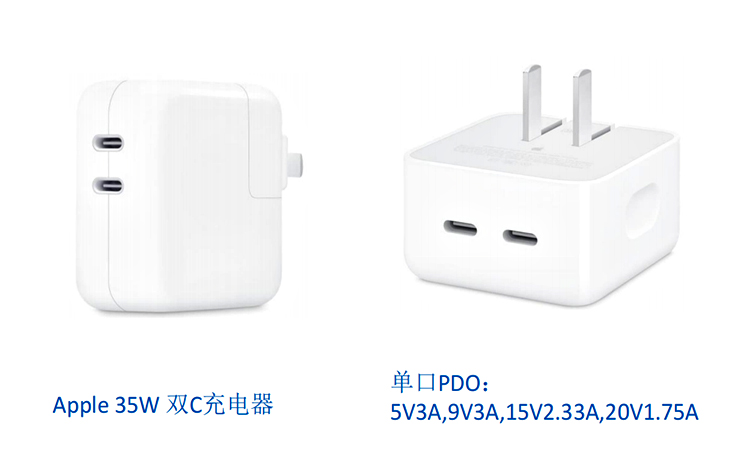

苹果35W/双C口充电方案采用IP6537+IP6537的架构是最具性价比的方案

1、单插任意口可支持35W/40W
2、双口同插可以支持:20W+20W,或者20W+18W或者18W+18W

苹果35W/2C快充方案可用两颗IP6537,实现任意单口盲插,支持40W快充,双口同插智能分配功率,且两个C口同时支持快充功能。

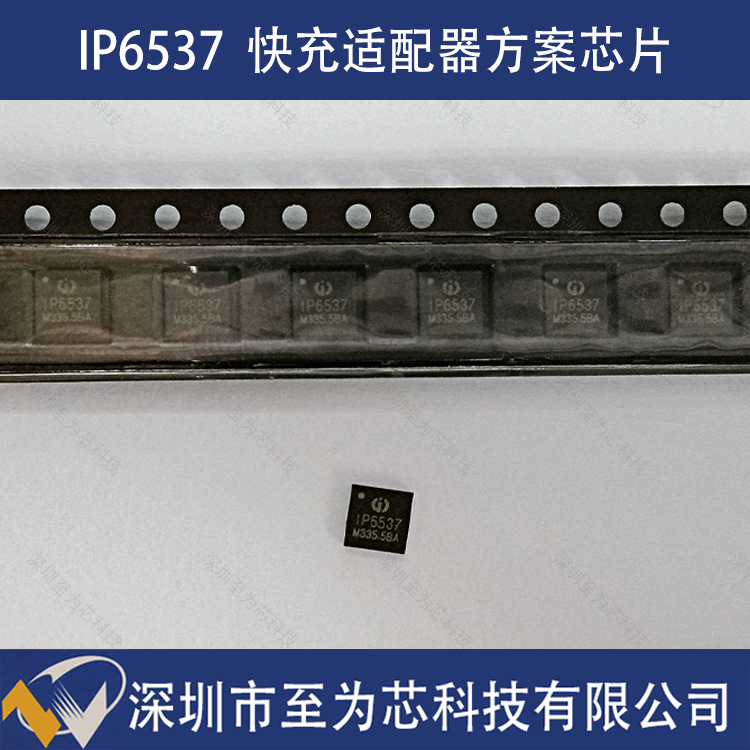

IP6537是一颗集成同步开关的降压转换器、支持多种快充协议、支持Type-C输出和PD2.0/3.0(PPS)协议的SOC,最大支持45W输出功率。

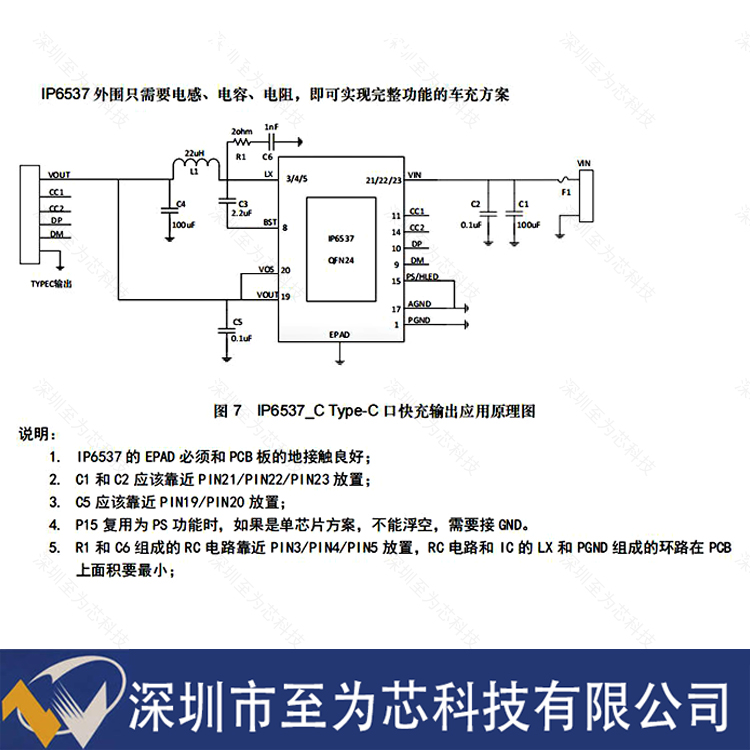

IP6537外围简洁,仅简单通过一颗电阻就能实现拓展双口智能降功率,具有多重保护功能。

IP6537 支持多种输出快充协议:

1、支持 Type-C PD 口输出

2、支持苹果和BC1.2协议

3、支持高通QC2.0和QC3.0

4、支持MTK PE+1.1和PE+2.0

5、支持华为快充协议FCP和高压SCP

6、支持三星快充协议AFC(MAX 12V)

7、支持展讯快充协议SFCP

Type-C接口和USB PD协议

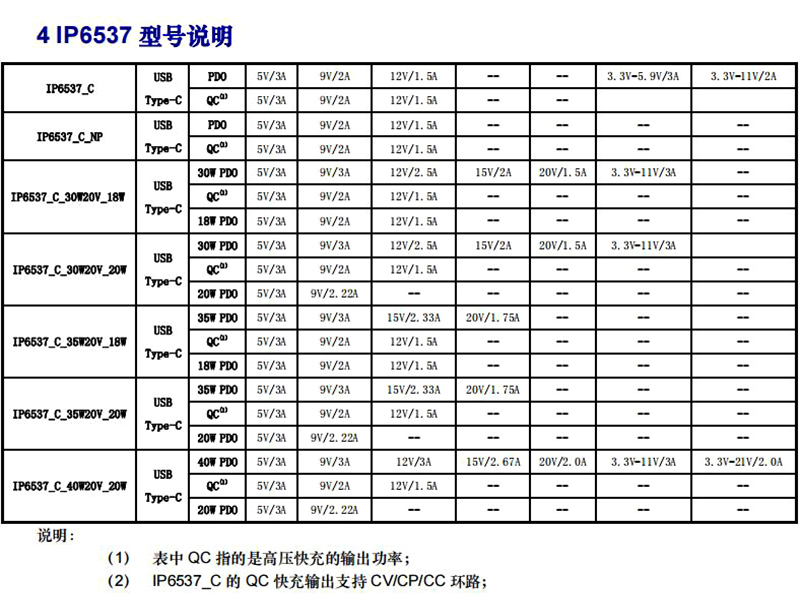

1、IP6537_C 支持Type-C输出和USB PD2.0/PD3.0(PPS)协议。

2、IP6537_C 的USB PD协议对外输出18W,广播包:5V/3A、9V/2A、12V/1.5A;PPS:3.3V-5.9V/3A,,3.3V-11V/2A。

3、IP6537_C_NP 的USB PD协议对外输出18W,广播包:5V/3A、9V/2A、12V/1.5A,不支持PPS。

4、IP6537 支持标准的Type-C规范,在CC连接成功后,才开启输出。

5、IP6537 的Type-C可以通过DP/DM和CC1/CC2自动识别接入设备支持的快充协议,自动调整输出电压和电流
