英集芯IP2368:集成MCU双向快充的大功率音箱充电管理方案芯片
来源：未知 时间：2024-08-15 11:02
至为芯科技的音箱电源解决方案中，主板部件上的主控芯片采用了英集芯的升降压驱动芯片，100W双向快充的IP2368。
这款采用QFN48封装技术的大功率锂电池充电芯片，集成了多种应用功能，只需一个电感，就能实现同步降升压，在应用时只需要用到极少的外围器件，可以有效减小整体方案的尺寸，降低BOM成本。
在快充协议方面，IP2368支持AFC、FCP、PD2.0和PD3.0，可以通过Type-C口上的DPC/DMC/CC1/CC2来向快充适配器申请快充电压，会自动调节充电电流大小，来适应不同负载能力的适配器。
在充放电功能方面，IP2368 支持2/3/4/5/6节串联电芯，最大充电电流可达5A，最大支持100W功率输出。IP2368 拥有一个支持同步开关结构的恒流、恒压锂电池充电管理系统；IP2368 支持外接电阻选择普通锂电池还是磷酸铁锂电池，通过外接电阻设置不同的电池类型、充满电压和充电电流，开关频率更是达到250kHz。

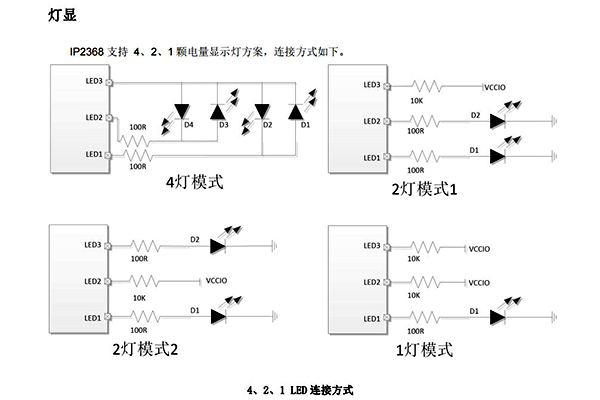

英集芯IP2368支持4、2、1颗电量显示灯方案，可以定制其他灯显或188数码管方案。
IP2368内置的IC温度、电池NTC温度和输入电压控制检测环路，时刻监控着充电过程中的各项关键参数。根据不同功率的充电器，智能调节充电电流，确保充电过程的安全。
在精准度方面，IP2368内置了14bit ADC，精确测量充电输入电压和电流，电池电压和电流，确保数值的准确无误，为充电管理提供了坚实的数据支撑。
除此之外，英集芯IP2368内置的电量计算法，能够准确计算电池电量，并通过I2C接口获取电池电量、充电电压、充电电流等关键信息，为设备的续航提供了有力保障。
