英集芯IP6801:内置8位MCU的无线充电发射端微控制器SOC芯片
来源：未知 时间：2024-08-15 11:01
无线充电技术利用电磁场传输能量，实现了电子设备的无线充电，极大地方便了用户。随着无线充技术的不断提升，越来越多的用户享受到了更高效率的无线充电体验。要实现和改进无线充电技术，离不开无线充发射端控制器芯片的支持。
无线充电发射端控制器芯片是无线充电系统中的关键，负责管理整个无线充电过程，包括能量的发送、接收和转换等。随着无线充电技术的发展和应用的普及，市场对无线充发射端控制器芯片的需求不断增长。

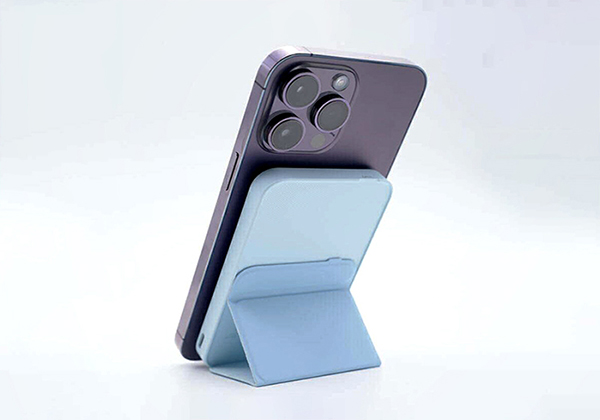

至为芯科技设计的手机无线充解决方案中，主控芯片选择了英集芯推出的高集成度的符合WPC Qi标准的无线充电发射端微控制芯片IP6801，该芯片采用了专利H桥架构，解决了传统单片机发射方案无法直接12V供电以及小占空比下驱动可靠性差等问题，可实现更高性价比的无线充电方案。

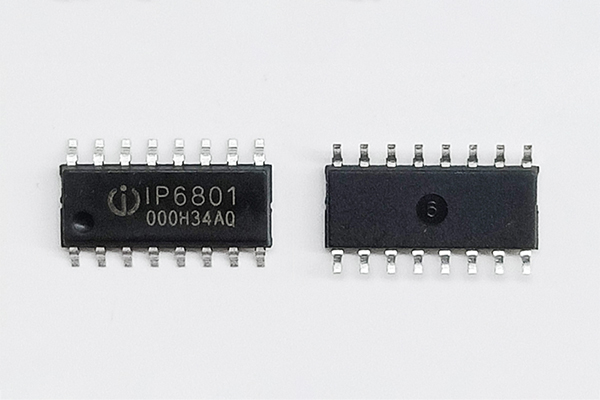

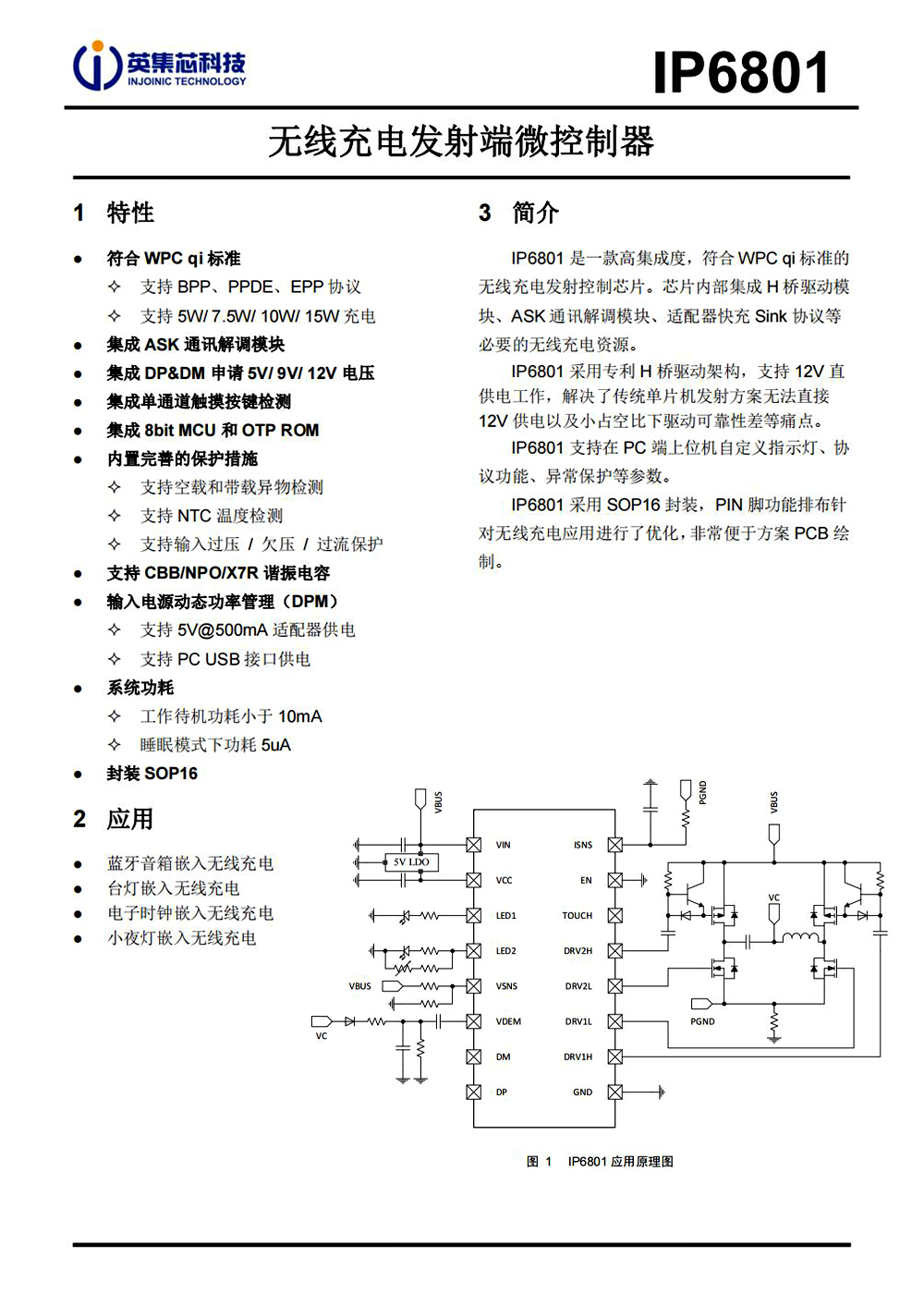

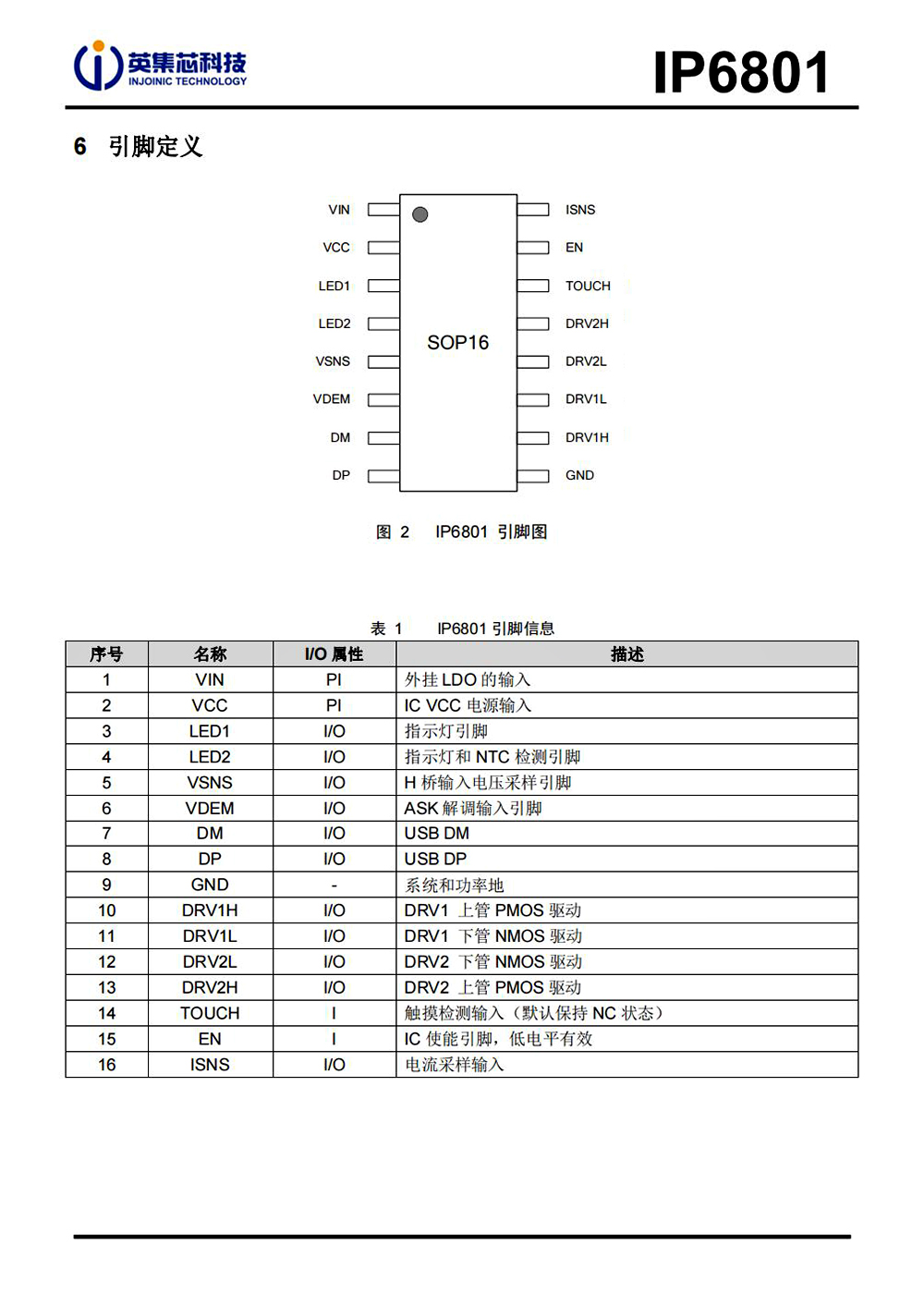

英集芯IP6801是一款高集成度、符合WPC Qi标准的无线充电发射控制芯片。该芯片专为无线充电发射端设计，采用H桥驱动架构，支持12V直供电工作，最高15W的无线充电功率，兼容5V/500mA适配器和PC-USB接口供电。其内部集成了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等关键无线充电功能，为蓝牙音箱、台灯、电子时钟、小夜灯等智能家居和便携设备提供了全面的无线充电解决方案。

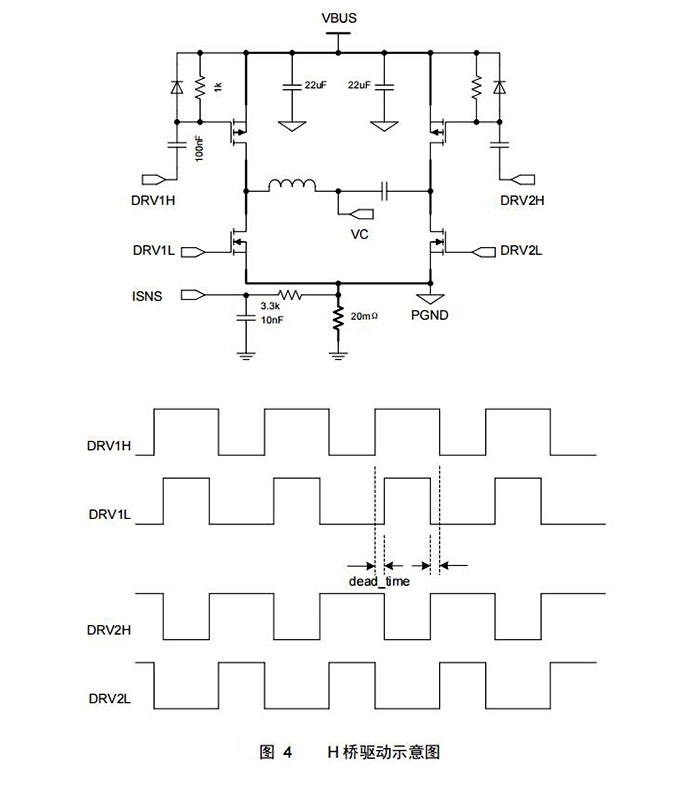

IP6801搭载了先进的H桥驱动架构，这一创新设计不仅支持高达12V的直供电工作，还确保了在高功率输出下的稳定性和效率。无论是为智能手机快速回血，还是为智能手表等小型设备提供持久电力，IP6801都能轻松应对，让充电过程更加迅速高效。其最大支持15W的无线充电功率，更是满足了市场上大多数智能设备对快速充电的需求。

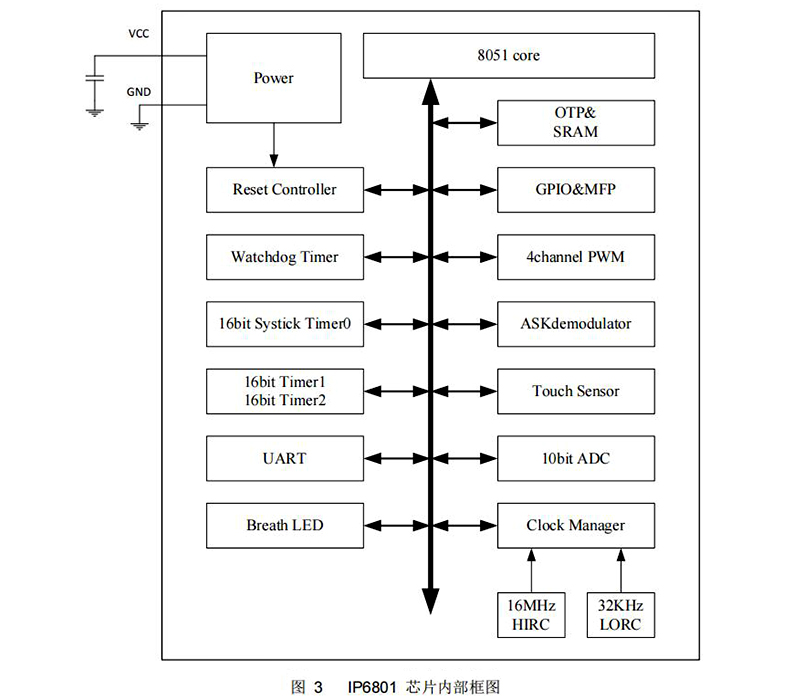

内置的高性能8位MCU和OTP ROM为IP6801提供了强大的计算和控制能力。这使得芯片能够精确控制充电过程中的各项参数，如电压、电流和充电时间等，确保充电过程既快速又安全。同时，IP6801还具备出色的负载适应性，能够自动调整输出功率以适应不同设备的充电需求，确保充电效率和稳定性。
在追求高性能的同时，英集芯IP6801也没有忽视对能源的节约。其低功耗设计使得芯片在工作待机状态下功耗极低，而在非工作状态下的睡眠模式更是将功耗降至微乎其微。这种高效节能的设计不仅延长了设备的使用寿命，还降低了能源消耗，符合现代人对绿色环保的追求。
安全是无线充电技术不可忽视的重要环节。英集芯IP6801内置了多重安全保护机制，包括空载和带载异物检测、NTC温度检测以及输入过压/欠压/过流保护等。这些保护机制能够在充电过程中实时监测并应对各种异常情况，确保用户和设备的安全。让您在享受无线充电便捷的同时，无需担心任何安全隐患。
选择IP6801作为无线充电方案的主控芯片，不仅提升了方案的性价比，而且简化了硬件配置，为电子系统设计提供了更为灵活便捷的设计。
