英集芯IP6862:集成一芯多充功能的无线充电发射端控制SOC芯片
来源:未知 时间:2024-08-15 11:01
       如今,随着无线充电技术的不断进步,市场上涌现出了越来越多的芯片产品。然而,要想在激烈的竞争中脱颖而出,一款真正能够引领行业潮流的芯片,必须具备超强的性能和创新的技术。
       为了实现更好的无线充电体验,在设计无线充电方案的过程中,至为芯科技选择了英集芯的IP6862作为方案的主控芯片。IP6862作为一款功能领先的无线充电发射控制器芯片,具有高效、稳定的特点,能够为用户提供更快速、更便捷的充电体验。

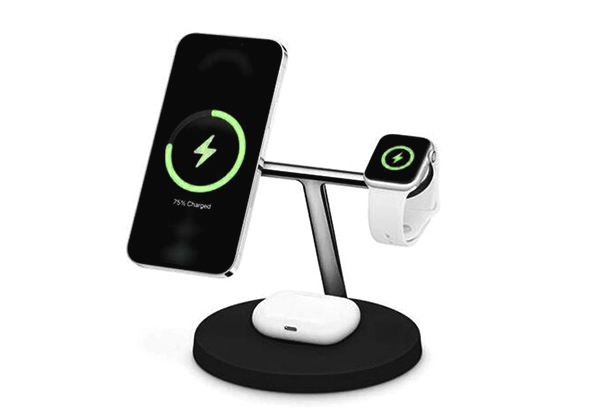

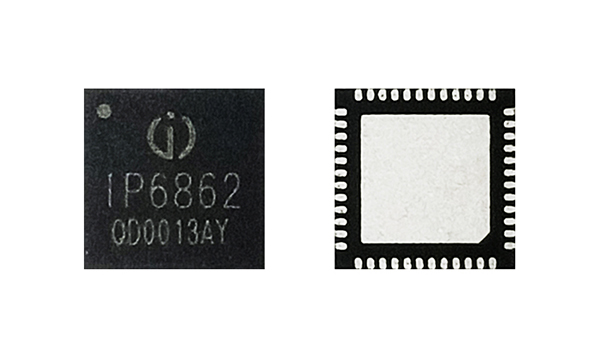

       英集芯IP6862采用QFN48封装工艺,集成了一芯三充15W+15W+3W功能,可以同时给手机、耳机、手表进行充电,实现一机多充的便利。不仅如此,IP6862还集成了多种充电头快充协议,支持高压无线快充,无需插线,设备只要放在充电宝上就可以开始充电,相当省心省力。
       芯片内部还集成了32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调解码以及丰富的IO资源以及多重保护机制,功能齐全且安全可靠。不仅能在智能手机及移动设备领域发挥作用,还可以广泛应用于智能家居、车载充电、消费电子等多个领域。
       英集芯IP6862内置的高性能32位MCU,搭配高效的ADC(模数转换器)和Timer(定时器),确保了芯片在处理复杂充电任务时的精准与迅速。无论是高负载下的电流电压管理,还是快速响应的充电策略调整,IP6862都能游刃有余,展现出令人惊叹的性能表现。

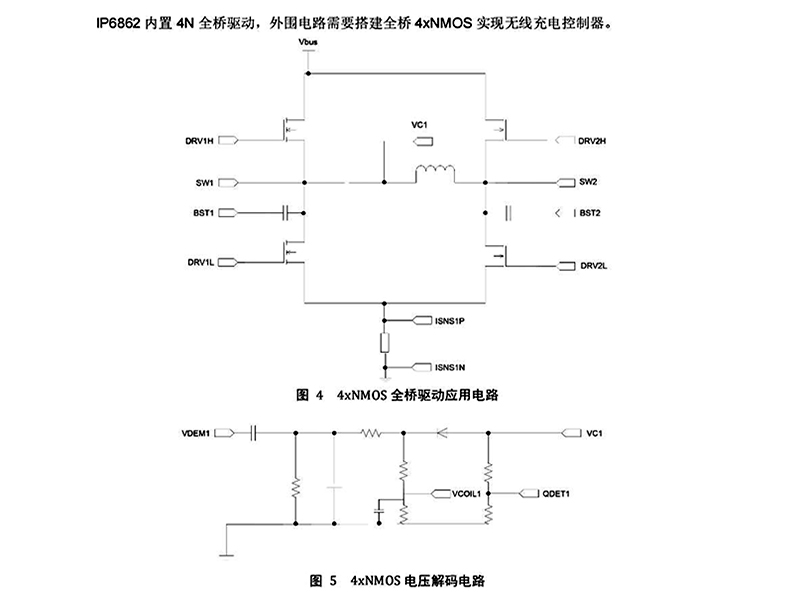

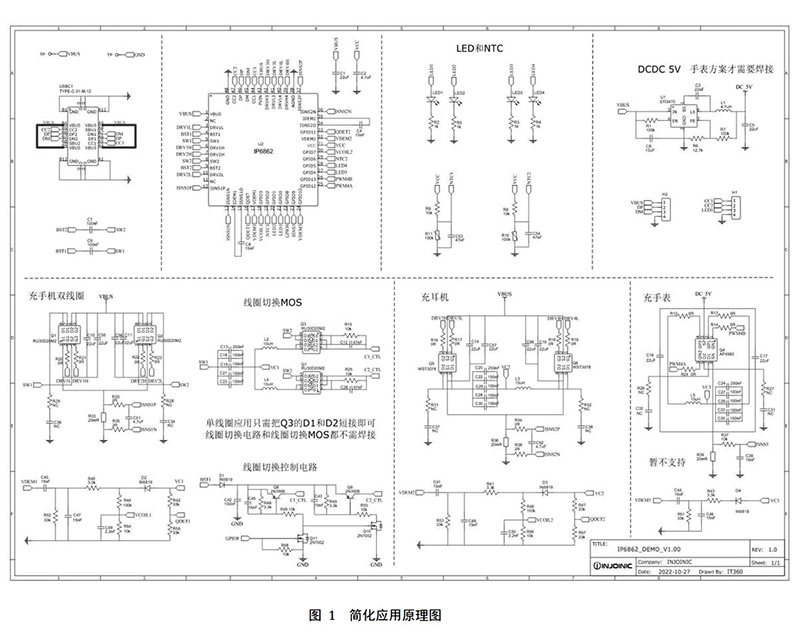

       IP6862集成2套H桥驱动组成三路输出,功能强大又实用。它可以为你的手机、手表等设备提供充电,解决了多设备充电的难题。其次,它还能将VBUS的电压通过DC-DC BUCK降压,将电压调整为5V后,再驱动H桥给手表充电,让你不再为多设备充电而忧虑。

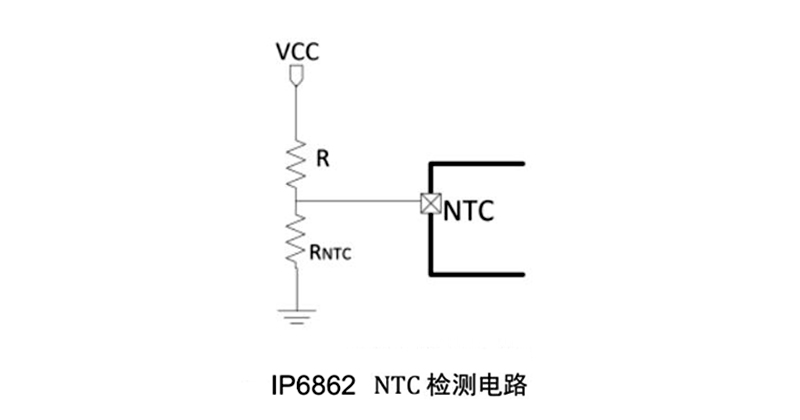

       此外,英集芯IP6862还配备了多重安全保护机制,为设备的充电过程提供了全方位的保障。这些保护机制包括输入过压、过流、欠压保护以及NTC过温保护等,有效地防止了充电过程中可能出现的安全问题。IP6862还具备FOD异物检测功能,能够及时发现并阻止任何非充电物品对充电区域造成的隐患。
       总的来说,英集芯IP6862能够满足不同用户的充电需求,提供更便捷、更个性化的充电体验,在未来的市场竞争中将具有明显的优势。
