英集芯IP6825:高集成度极简BOM的5W无线充电发射端控制芯片
来源:未知 时间:2024-08-13 09:38
       随着科技的进步,电子行业的发展日益繁荣,现如今,市面上越来越多的电子产品加入了无线充电技术的行列,设备的充电方式变得更加多元和方便。无线充电技术的发展为用户带来了更多便利,不再受限于充电线的束缚,只需要将设备放在充电底座上,就可以轻松实现充电。

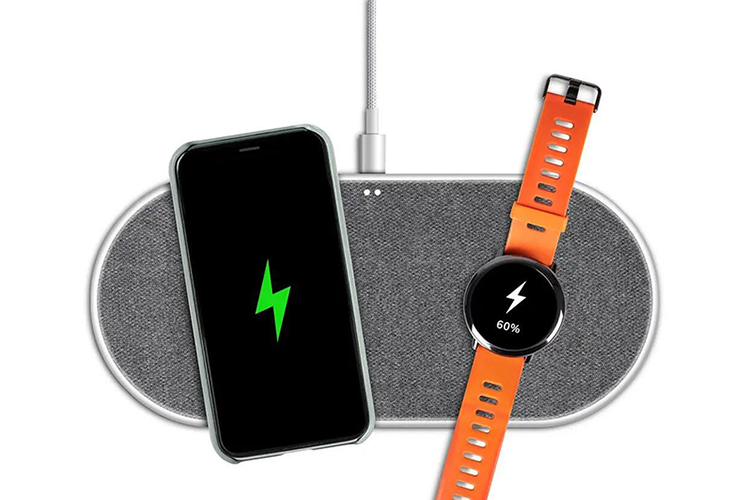

       至为芯科技的无线充电解决方案,专为市面上常见的无线充设备而设计。考虑到用户对高效性和低功耗的追求,我们选择了英集芯IP6825作为主控芯片。这款芯片兼容性极强,不仅支持多种线圈标准,还能够适配各种充电设备,为用户提供了更多的充电选择。无论是手机、智能手表还是其他电子设备,都能轻松充电,极大地提升了设备充电的便利性和舒适度。
       英集芯IP6825采用QFN16封装工艺,是一款兼容WPC标准、支持A11或A11a线圈的无线充电发射端控制SOC芯片。该芯片能够通过Analog Ping来检测无线充接收器,然后通过Digital Ping来建立与无线充接收端之间的通信,一旦通信成功,就可以开始功率传输了。这样的设计可以确保充电的高效性和稳定性。
       英集芯IP6825支持静态FOD异物检测和动态FOD异物检测,无论设备无线充电是不是正在运行,该芯片都能够及时发现线圈上的异物,从而有效避免充电过程中的安全隐患。
       IP6825内置两个对称的半桥驱动模块和功率MOS,有可调节的PWM频率范围在110kHz~205kHz之间,调节的步长可以低至0.25kHz,用户可以根据实际需求进行灵活的设置。
       此外,IP6825内置两路 ASK 解调模块,可分别采集线圈电压和电流进行 ASK 通讯解调和解码。电流解码通过采样电阻获取信号,送入芯片进行数字解调和解码。该芯片支持最多2路 LED 灯显,还能显示各种充电状态指示,用户可以清晰地了解设备的充电状态。
       IP6825拥有多项保护功能,包括输入过压、过流保护以及NTC过温保护。无论是在输入电压异常波动,还是在高温环境的状态下,该功能可以有效保护设备的安全运行。IP6825的高集成度的方案设计,不仅可将方案尺寸大幅缩小,还能降低BOM成本,为产品设计提供了更灵活的空间。
       总的来说,IP6825是一款性能稳定、集成度高、成本低的无线充电方案芯片,适用于各类无线充设备领域,包括手机、智能手表、耳机等。随着IP6825的广泛应用,相信将来会为整个行业带来更多的变革和发展。
