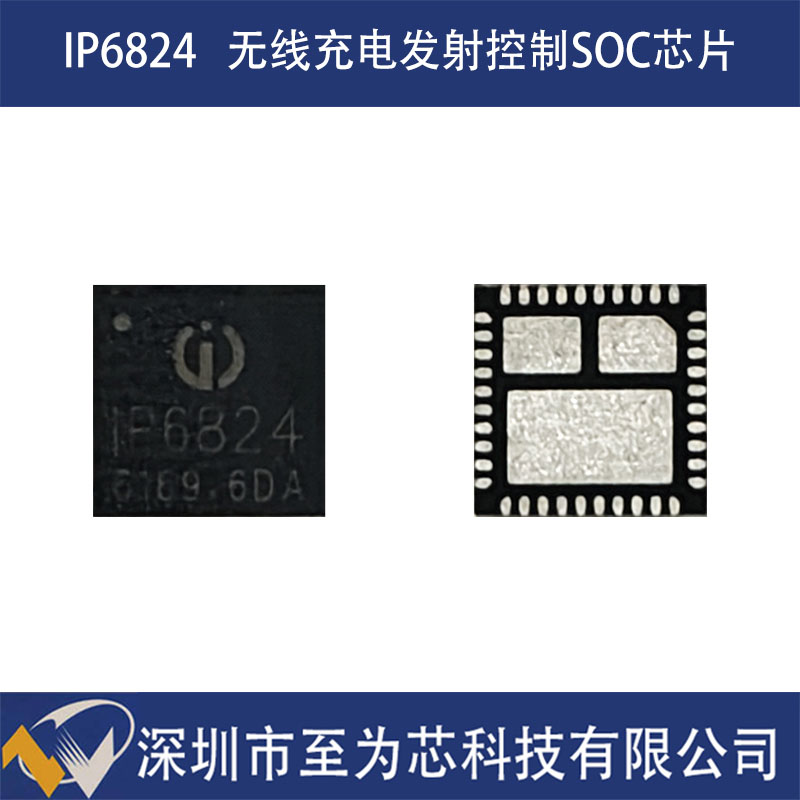

英集芯IP6824是一款无线充电发射座，磁吸无线充移动电源，无线车载充电器等方案的15W无线充电方案SOC芯片，支持WPC最新标准，包括BPP、PPDE、EPP协议，通过Qi 1.3 + PPDE认证。内置USB PD 3.0协议及DP/DM快充协议，支持通过CC1/CC2或DP/DM引脚与适配器通信，动态申请电压（5V/9V/12V），实现5W到15W快充功能。集成2P2N H桥（内置N+PMOS）。支持高效无线充电控制，减少外围器件需求。采用QFN40封装，节省PCB空间，适合紧凑型产品设计。



      一、技术特点：集成化设计，优化开发流程

      1、集成化程度较高，优化成本结构

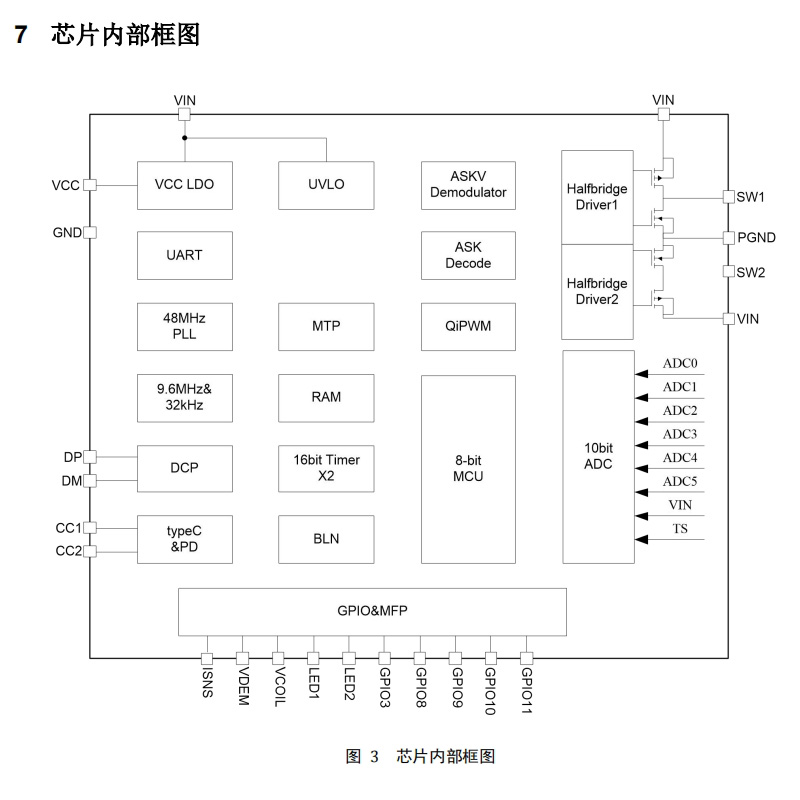

      IP6824将H桥驱动模块、H桥电路、ASK通讯解调模块、FSK调制模块、适配器快充Sink协议等主要功能集成于单芯片中，外围仅需少量阻容元件即可构建无线充电方案。相比传统分立方案，IP6824可减少较多PCB面积，降低部分BOM成本，并有助于提升生产良率。其QFN40封装（5mm×5mm）设计，引脚分布较为合理，便于集成于各类紧凑型设备中。

      2、内置H桥驱动，优化充电效率

      芯片集成的两个对称半桥驱动模块，驱动内置N+PMOS H桥，支持5W-15W多档位充电功率。通过软件配置驱动强度与死区时间，可改善EMI电磁兼容性，减少外部RC器件需求。测试数据显示，IP6824在15W模式下充电效率表现较好。

      二、功能优势：多协议支持，兼顾充电效率与安全

      1、支持WPC Qi 1.3+PPDE认证，适配多种设备

      IP6824通过WPC标准认证，支持BPP（基础功率配置）、PPDE（功率包检测与使能）、EPP（扩展功率配置）等协议，能够适配主流品牌手机及耳机、智能手表等设备的无线充电需求。其PPDE协议支持可动态识别接收端设备功率需求，自动匹配5W-15W充电档位。

      2、PD3.0快充与动态功率管理

      芯片集成USB PD 3.0快充协议及DP/DM类适配器快充协议，支持通过CC1/CC2或DP/DM引脚与适配器动态协商电压（5V/9V/12V）。IP6824还支持输入电源动态功率管理（DPM），可根据适配器供电能力调整输出功率。

      3、多重安全防护措施

      异物检测（FOD）：监测线圈电压/电流波动，识别金属异物；

      温度保护：支持NTC热敏电阻接入，实现温度监控；

      过压/欠压/过流保护：应对输入电源异常情况；

      线圈电压限制：控制电压振幅；

      动态功率管理（DPM）：根据适配器供电能力调整输出功率。

      三、应用场景：适应多领域需求

      1、桌面无线充电器：多设备适配

      IP6824可作为桌面无线充电器的控制芯片，为手机、耳机等设备提供充电服务。其多协议支持特性可适配不同品牌设备充电需求。

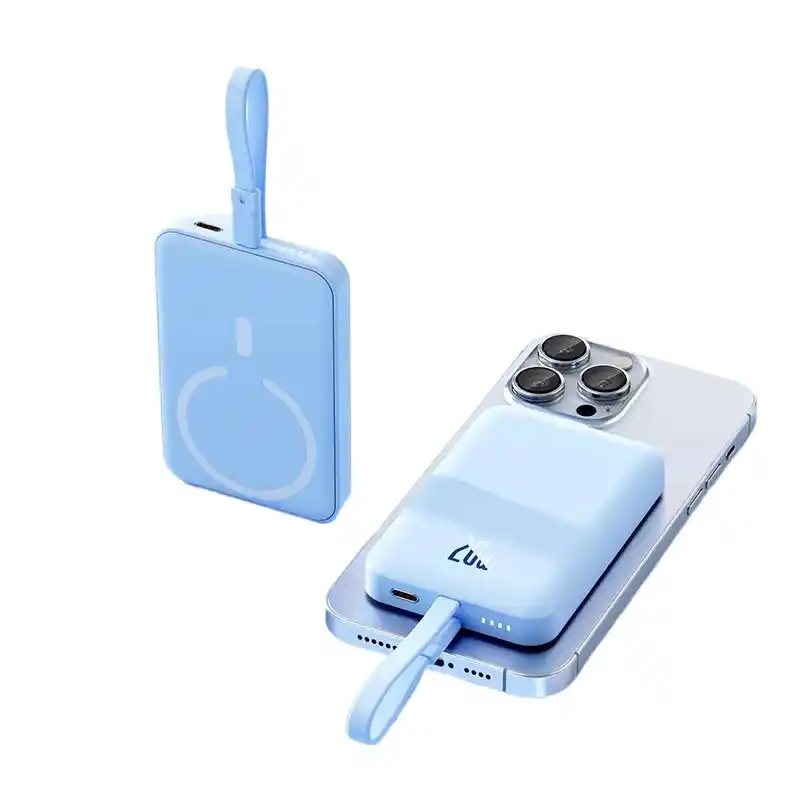

      2、磁吸移动电源：兼顾便携性与充电效率

      IP6824适用于磁吸式移动电源，通过PD3.0协议与车载USB-C接口适配，满足行车过程中的充电需求。

      3、车载无线充电：注重稳定性

      在车载环境中，IP6824可为手机提供较为稳定的无线充电服务，其动态功率管理功能可根据车载电源供电能力调整输出功率。

      4、智能穿戴设备：适应小型化需求

      IP6824可为智能手表、手环等小型设备提供无线充电解决方案，其封装设计适合紧凑型设备集成。

      四、市场表现：获得行业认可

      自2024年量产以来，IP6824已进入多家主流品牌供应链，并应用于车载充电器、磁吸移动电源、智能穿戴设备等领域。行业数据显示，该产品在无线充电芯片市场占有一定份额。



      结语：无线充电技术的发展与应用

      随着技术进步，无线充电功能正逐渐成为设备的常见配置。英集芯IP6824凭借其多协议支持、较高集成度等特点，为消费电子厂商提供了较为完善的无线充电解决方案。无论是高端机型还是主流产品，IP6824都能提供可靠的无线充电支持。
