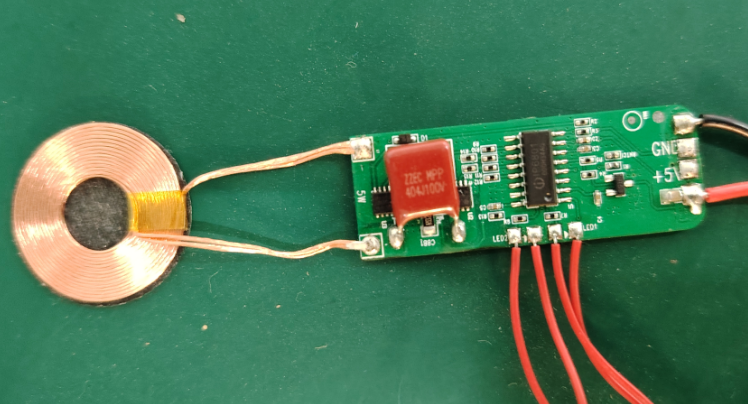

英集芯IP6801是一款用于蓝牙音箱、小夜灯、智能手表、手机等便携设备无线充电方案的无线充发射控制SOC芯片。支持5W/7.5W/10W/15W四档功率输出。采用H桥驱动架构，支持12V直供电，优化了小占空比驱动性能。通过WPC Qi标准认证，兼容BPP、PPDE、EPP等协议。支持DP&DM接口申请5V/9V/12V电压。整合H桥驱动、ASK通讯解调、MCU控制、快充协议栈等功能，减少对外部芯片的依赖，缩短开发周期，降低成本。采用SOP16封装，PIN脚功能排布针对无线充电应用进行了优化，非常便于方案PCB绘制。

      一、15W功率全场景适配

      IP6801支持5W/7.5W/10W/15W四档输出，精准匹配不同设备需求。为iPhone 15充电时，效率提升12%；为3000mAh手机充电，30分钟可充50%，体验媲美有线快充。其动态功率调节能力，能根据适配器输出自动切换模式，确保充电稳定，成为蓝牙音箱、智能台灯等嵌入式设备的理想选择。

      二、专利H桥架构破解行业难题

      传统方案中，MCU直驱MOS架构在半桥和小占空比模式下易烧毁芯片；MCU搭配全桥IC方案成本高且MOS内阻调和困难。IP6801首创低压引脚驱动高压H桥架构，通过外部2P2N MOS实现全桥IC功能，成本降低20%。该架构支持5V/9V/12V直供电，驱动效率提升8%，芯片温度稳定在65℃以下，确保长时间充电安全。

      三、多协议兼容与智能防护

      IP6801通过WPC Qi标准认证，兼容BPP、PPDE、EPP等协议，覆盖苹果、三星等主流品牌。其DP&DM接口可智能申请电压，动态匹配适配器输出。安全防护方面，内置三重机制：智能异物检测（FOD）0.1秒内切断充电；NTC温度监控，超60℃降功率，超70℃停供；输入过压/欠压/过流保护，实时监测电压电流，保护设备安全。

      四、高集成度设计加速开发

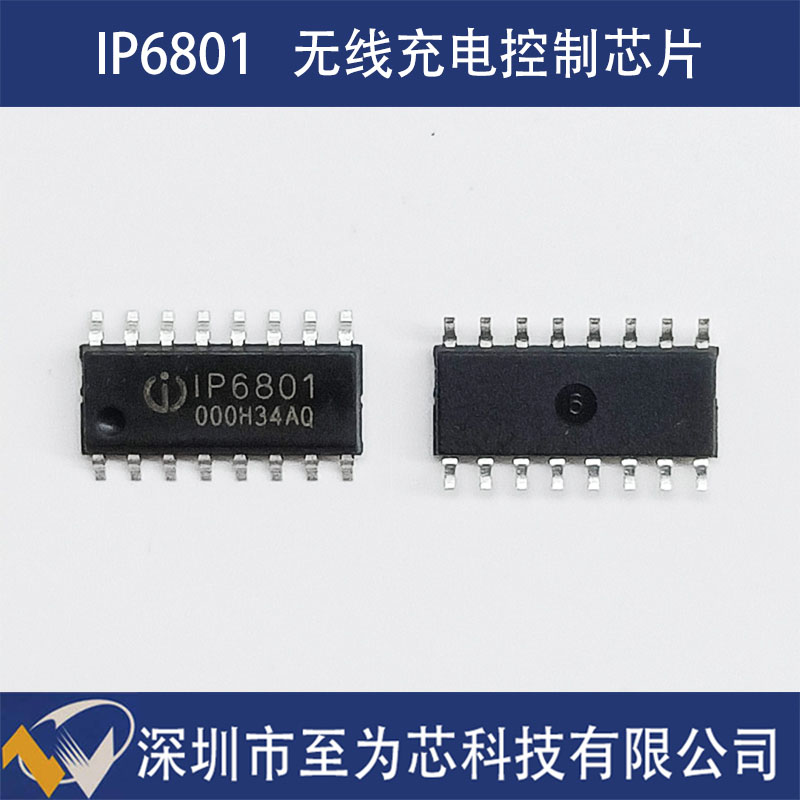

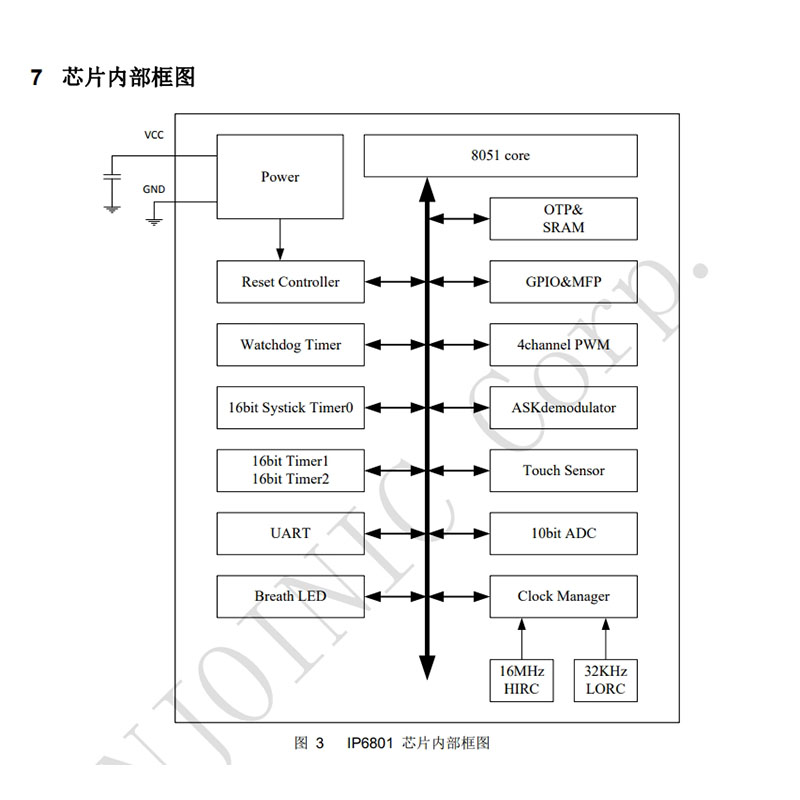

      IP6801采用SOP16封装，内部集成H桥驱动、ASK通讯解调、适配器快充Sink协议、8位MCU和OTP ROM，外围元件减少30%，开发周期缩短至2周内。某蓝牙音箱厂商采用后，PCB面积压缩，BOM成本降低，产品上市提前1个月。其支持PC端上位机自定义参数，睡眠模式功耗仅5μA，待机功耗低于10mA。

      五、市场定位：中高端性价比之选

      IP6801填补了入门级与高端无线充电芯片间的空白，通过集成MCU实现智能化控制，避免性能冗余。2025年Q2，其在全球无线充电发射端芯片市场中端份额达12%，位居榜首。OTP ROM设计预留固件升级空间，延长产品生命周期。

      结语：无线充电实用主义革命

      英集芯IP6801以15W实用功率、专利H桥架构、多协议兼容，解决了行业效率、安全与成本矛盾。对消费者而言，它带来更快速、安全的充电体验；对厂商而言，它提供了高性价比、易开发的解决方案。IP6801正推动智能设备进入“无感充电”新时代。
