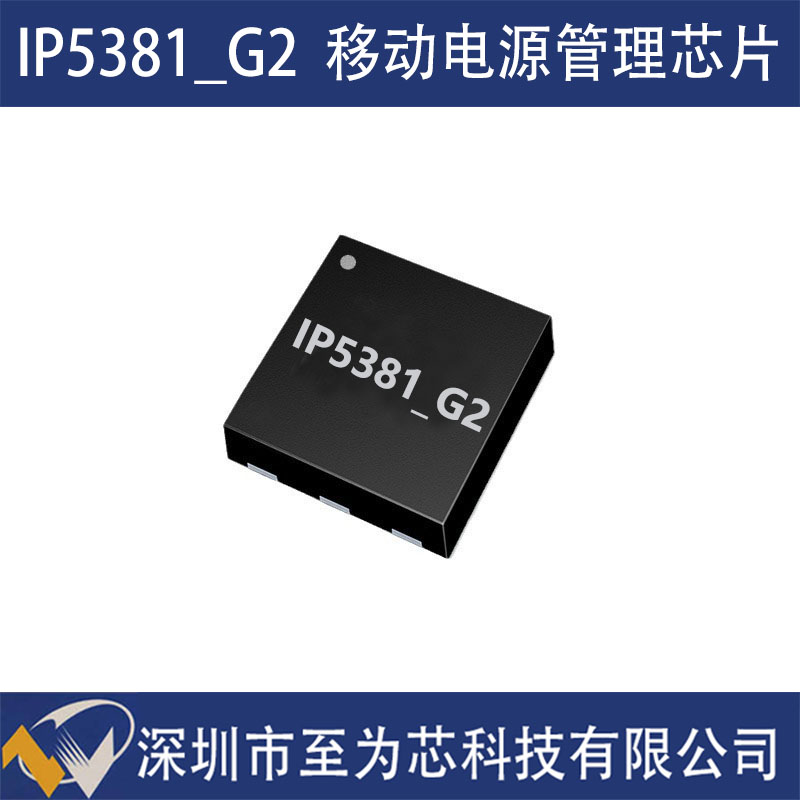

IP5381_G2 是一款专为新国标移动电源，充电宝方案设计的三路C口双向快充移动电源管理SOC芯片，集成SCP/PD3.2/UFCS等全快充协议，支持1 - 6节串联电池，输入输出功率最大可达140W。通过新国标合规认证，智能检测、调节，实时记录和读取电池电压、温度、时间、异常信息。支持USB2.0 Full Speed通信上报和下发数据。提供USB-C×2输入输出、USB-C/A×1输入输出、USB-C/A×1输出等多种接口组合。任意单口均可实现快充。采用QFN52封装，有效减小整体方案的尺寸，降低BOM成本。

      一、多协议覆盖，提升设备兼容性

      对于移动电源而言，协议兼容性直接影响用户体验的范围。IP5381_G2 集成了 SCP、PD3.2、UFCS 等主流快充协议，输入端支持 PD3.2/UFCS/FCP/AFC/SCP，输出端支持 QC2.0/QC3.0/QC3+，同时兼容 BC1.2、苹果和三星的私有快充协议。

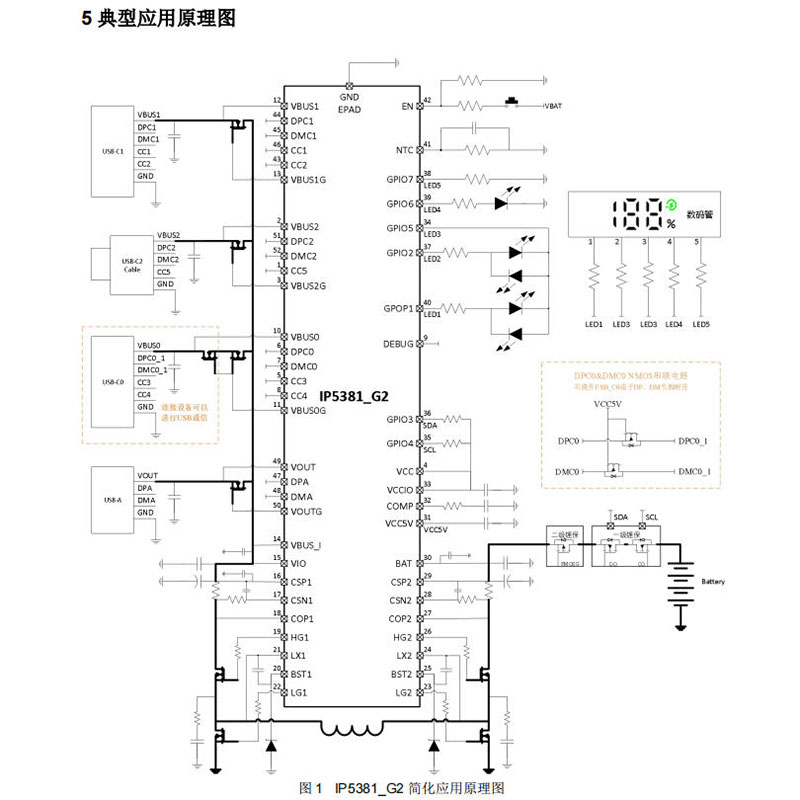

      此外，IP5381_G2 提供了三个 USB-C 接口（VBUS0/VBUS1/VBUS2）和一个 USB-A 接口（VOUT），每个接口均可独立实现快充输入或输出，并集成了 USB-C DRP 协议，实现了多接口快充的灵活使用。无论是给手机、平板还是笔记本供电，用户无需特意选择接口，即可获得较快的充电速度。

      二、140W 功率支持，适应多串电池配置

      在功率表现上，IP5381_G2 最高支持 140W 输入/输出功率，可驱动 1 至 6 节串联电池组，电池充满电压可在 4V 至 26.4V 之间以 10mV 为步进进行精细调节。无论是单节锂电的小型充电宝，还是多串电池的大容量储能电源，一颗 IP5381_G2 即可应对。

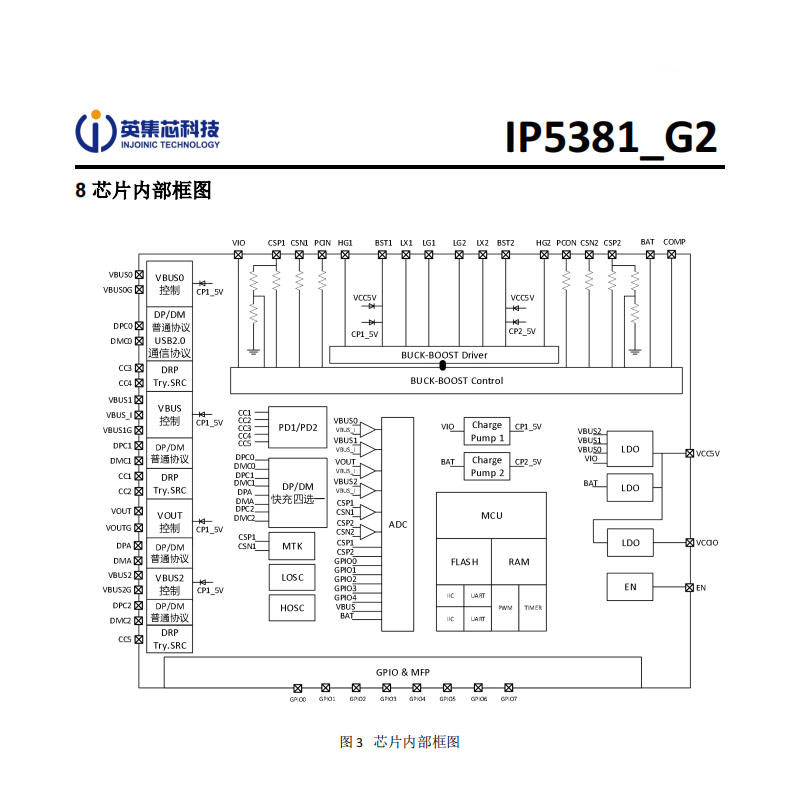

      芯片内部集成了 1 路双向升降压 PWM 控制驱动和 4 路路径 NMOS 控制驱动，配合同步升降压开关系统，在 20V/5A 满载 100W 放电场景下，DCDC 转换效率可达 94% 以上，升降压模式下可超过 96%。较高的效率有助于降低发热、延长续航并减少散热设计空间，对于追求轻薄便携的移动电源具有一定优势。

      三、内置 MCU，实现智能管理

      IP5381_G2 搭载了一颗 32 位 MCU，配备 6K RAM 和 128K FLASH，最多支持 17 路 GPIO 和 5 路 ADC 功能，还提供两路独立 I2C 接口（主从可配置）。该 MCU 使芯片具备多种智能管理能力：

      智能检测：实时记录电池电压、温度、时间及异常信息，并通过 USB2.0 Full Speed 通信进行数据上报和下发，为产品的智能化管理提供基础。

      智能调节：电池充电限制电压可随时间自动下降，提供 50mV/100mV/150mV/200mV 多档可选，有助于延长电池循环寿命；同时支持电池欠压/过压禁用功能，提升使用安全性。

      智能识别：自动检测手机的插入与拔出，识别负载大小，轻载时自动进入待机模式，降低功耗。

      四、集成 PD3.2 协议，适应未来快充生态

      IP5381_G2 对 PD3.2 协议的支持较为完整，集成了两路独立的 PD3.2 输入输出协议，内置对 E-Marker 线缆的 VCONN 供电和识别功能，同时集成了物理层协议（PHY），支持 BMC 编码、硬件 CRC 校验和 Hard Reset。基于 IP5381_G2 设计的产品可以支持 PD3.2 规范，能够较好地适应未来数年的快充生态发展。



      五、电量监测精准，显示方式多样

      电量显示是用户直观体验的一部分。IP5381_G2 内置 14 位高精度 ADC 和库仑电量计，能够测量电池电压和电流，结合内置电量算法获取剩余电量，并支持定制电池电量曲线。

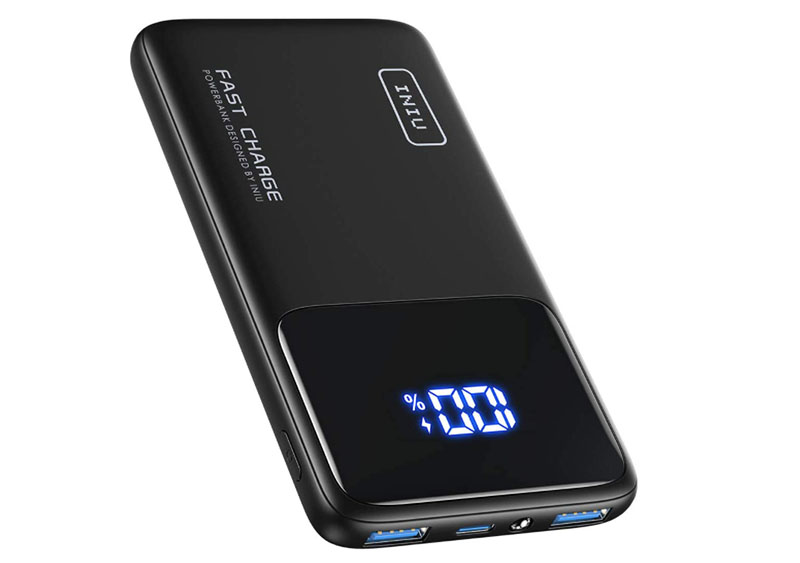

      在显示方式上，芯片支持 1 灯、2 灯、4 灯 LED 电量显示，以及多达 188 种数码管电量显示方案，电池容量也可灵活配置。无论是追求简洁设计的高端充电宝，还是需要丰富信息展示的储能产品，均可找到适合的显示方案。

      六、高度集成，简化 BOM 设计

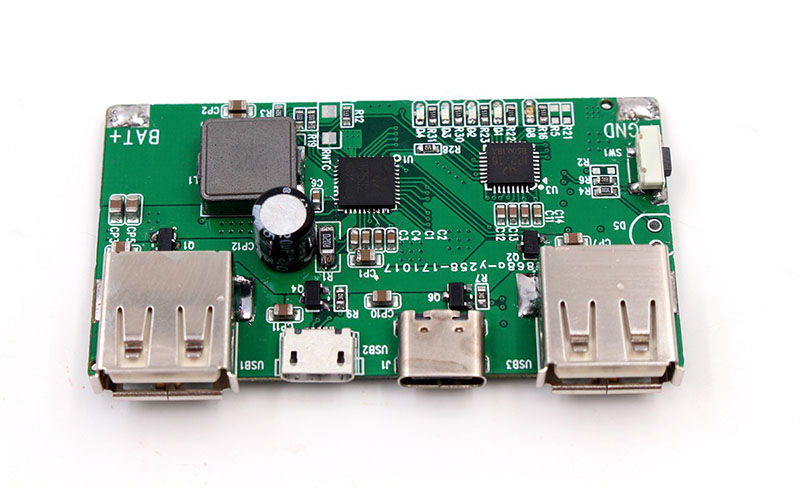

      IP5381_G2 的一项工程价值在于其高度集成带来的 BOM 简化。DCDC 驱动、路径管驱动、MCU、协议栈、电量计、ADC 等功能集成于一颗 SoC 中，所需外围器件数量减少，有助于降低物料成本，并使 PCB 布局更为紧凑，有利于缩小产品整体尺寸——这对于移动电源内部空间利用具有实际意义。



      七、多重安全保护与低功耗设计

      IP5381_G2 提供了多方面的保护机制：输入过压/欠压保护、输出过流/过压/短路保护、电池过充/过放保护、芯片过温保护、电池 NTC 温度保护，以及 ESD 4kV、输入耐压 35V 的硬件级防护。

      在功耗方面，待机电流典型值为 50μA，超低功耗模式下可低至 10μA，长时间不使用时的电量损耗较小。

      八、适用场景广泛

      凭借其综合性能，IP5381_G2 可应用于移动电源、便携式储能电源、手机、平板等便携设备，以及电动工具等需要电源管理的产品。

      总体而言，英集芯 IP5381_G2 具备多协议支持、140W 功率输出、内置 MCU 智能管理、PD3.2 协议集成和 BOM 简化等特点，可为新国标移动电源及更广泛的便携储能产品提供芯片级解决方案。在快充标准不断演进、市场对成本和体积提出更高要求的背景下，IP5381_G2 是一款值得关注的电源管理芯片。
