TWS蓝牙耳机充电方案：电源芯片产业链又一股洪流来袭
来源：网络 时间：2021-12-23 09:31
自从苹果取消了3.5mm耳机接孔，促使TWS蓝牙耳机得到了快速发展与普及。TWS耳机即将蚕食传统的有线耳机市场，整个行业仍有数千亿美元的成长空间。从耳机的进化趋势来看，TWS做为无线化和智能化的升级换代，有线耳机退出历史舞台会是必然趋势。
得益于苹果在TWS蓝牙耳机市场的持续深耕，AirPods初出茅庐引领了方向，后来者对这块市场的看好，催化了产业链上下游的联动。电源芯片原厂最早嗅探到这块市场的蛋糕，几乎每一个TWS蓝牙耳机都需要充电盒，而每一个充电盒也都离不开电源管理芯片。
原来在充电宝产品里，电源主控是核心、是大脑；在TWS蓝牙耳机上，蓝牙芯片是核心、是大脑。电源芯片虽看不见，但是很重要。就像是TWS蓝牙耳机充电仓里面的芯片，它能够给左、右耳机充电，同时还能够供电给手机，简而言之，它就像是一个移动充电宝。
TWS蓝牙无线耳机及其相较于传统有线耳机的区别：
1)、没有线材束缚，左右两个耳机之间通过蓝牙快速连接。
2)、体积更小，便于携带。
3)、自带充电盒，充电随时随地更方便。
4)、声学拾音技术、AI智能降噪功能。
5)、支持语音助手唤醒，与APP深度连接。
TWS耳机充电盒内部构造

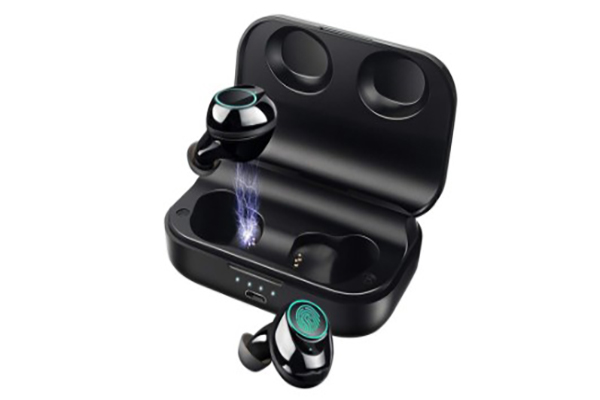

TWS真无线蓝牙耳机由两只没有线缆，相互独立的耳机和一个为它们充电的耳机充电盒组成。
在现今技术中，TWS真无线蓝牙耳机的充电方式基本上都是由耳机充电盒进行充电，一方面是因为耳机小巧的内部无法容纳更大的电池，另一方面是充电插座和其它元件都会占用更大的空间。

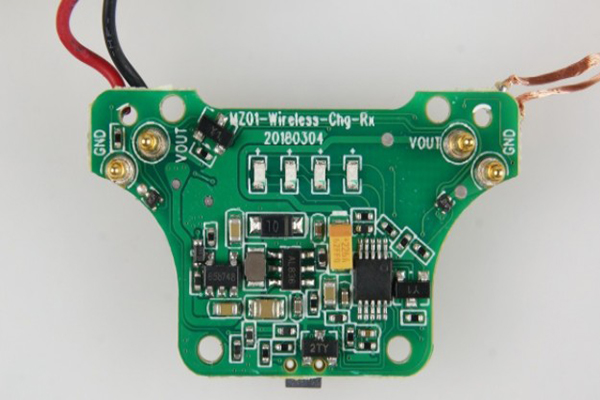

TWS耳机充电盒里面的电源PCBA主要有两大用途，既要负责充电盒内部电池充电，还需要负责充电盒内部电池升压输出为耳机充电。此外还肩负安全防护，防止内置锂电池过充、过放、短路、过流等保护功能。
首先，控制外部电源给TWS耳机电池盒充电，将外部充电器电量充入锂离子电池。这里的外部充电器主要为5V的充电器，如常见的手机适配器，接口为MicroUSB或USB-C，然后降压转化为锂离子电池所需的4.2V电压进行充电，此外还有4.3V或4.35V多个规格。充电芯片有分为线性和开关两种，其中开关充电效率高、发热低，是目前主流的充电方式。
其次，TWS耳机电池盒电源PCBA还需要对外给TWS蓝牙耳机供电，这时又会将锂离子电池升压为5V，然后输出给耳机，耳机通过内部的充电电路完成对内置电池的充电。如此一来，当TWS耳机需要用电的时候，就可以放回充电盒自动补充电量。
充电盒升压芯片也分为同步和非同步两种，其中同步架构的效率高、发热低，非同步整流效率低一些，和移动电源的道理是一样的。
TWS充电盒芯片，TWS蓝牙耳机充电仓方案有哪些？
TWS蓝牙耳机充电盒内部构造是一个小容量的充电宝，包含了充放电电路、保护电路、电池三部分。相比充电宝电路而言，对小电流输出效率和静态低功耗的控制显得格外重要。
不少电源芯片原厂基于原有的产品线做下升级，就能应用到这类产品当中。目前这块市场的被以下品牌占据，如钰泰、英集芯、德州仪器、思远、矽力杰等都有爆款解决方案。
