拆解诺基亚E3101真无线耳机

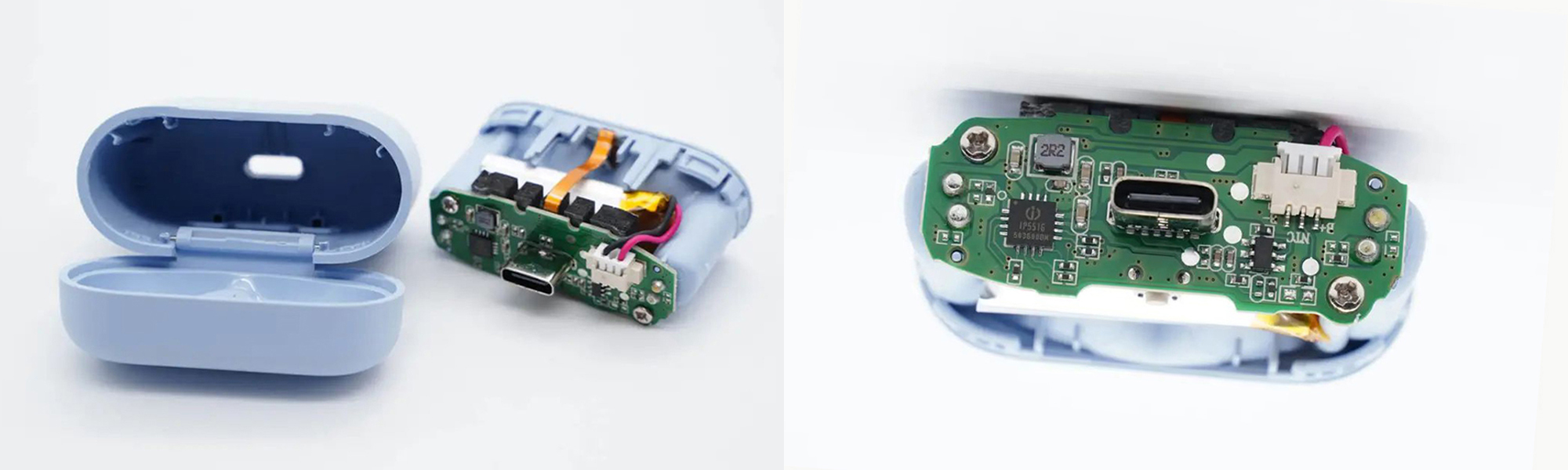

诺基亚E3101锂离子电池容量350mAh,充电盒采用Type-C接口输入电源,
输入端由钰泰ETA7008低侧过压保护芯片,用于输入过压保护;

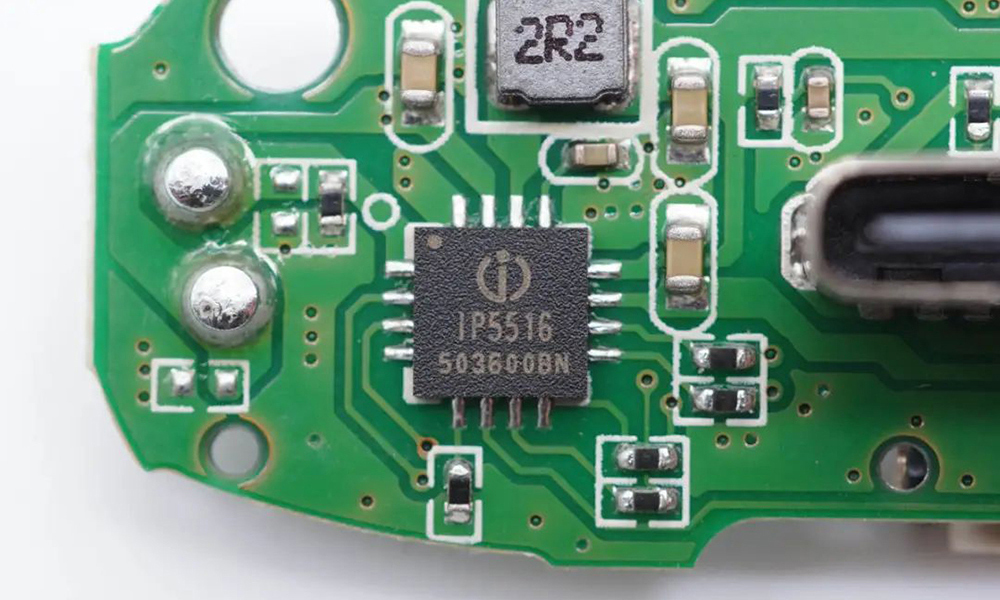

主控芯片为英集芯IP5516充电盒管理SOC
功能:
1)、支持300mA同步升压输出,500mA线性充电;
2)、支持高压平台电池,内置ADC计算电池电量;
3)、支持1-4颗LED或者5~6pin 188数码管电量显示;
4)、单颗芯片集成了MCU、升压转换器、锂电池充电管理、电池电量指示等功能;
5)、应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。
应用场景:
1)、TWS蓝牙耳机充电仓
2)、锂电池便携设备
