英集芯无线充电发射控制芯片IP6808:多功能移动电源的应用方案
来源:网络 时间:2022-09-21 15:15

omnicharge 12800mAh移动电源拆解:

DC-DC电源芯片:南芯SC8802
协议芯片:乐得瑞LDR6035、天钰FP6601Q
无线充电SOC芯片英集芯IP6808
锂电保护芯片:精工S8209A
电芯类型:4颗LG MH1 18650电芯(4串)

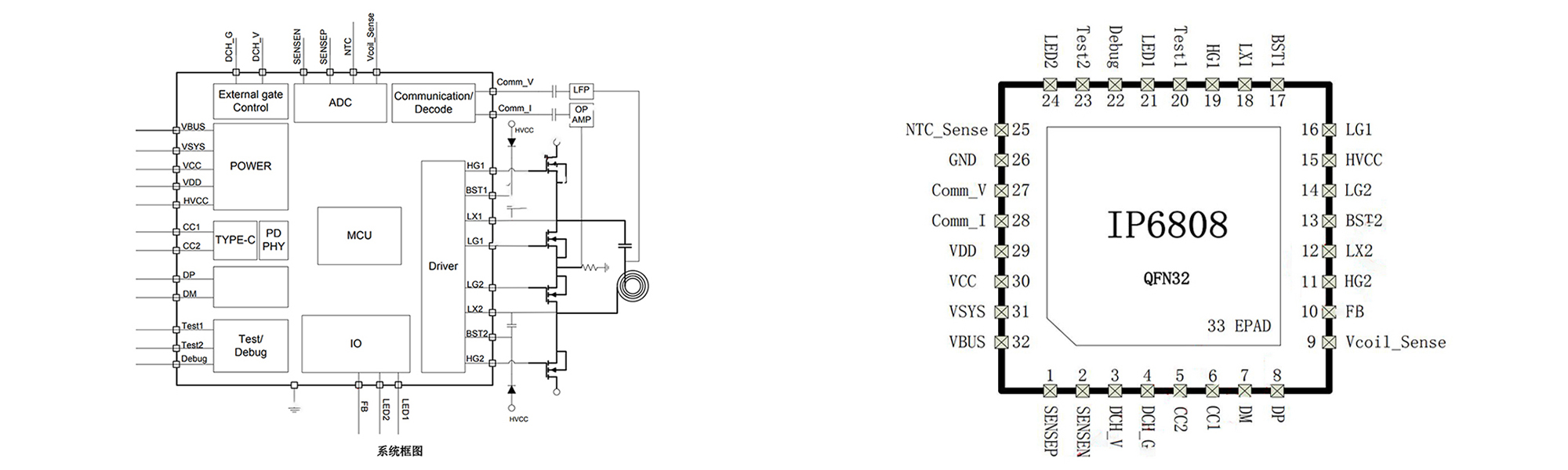

英集芯IP6808是一款无线充电发射端控制SOC芯片,兼容WPC Qi v1.2.4最新标准,工作电压22V,支持A11线圈,支持5W、苹果 7.5W、三星10W充电。IP6808通过analog ping检测到无线接收器,并建立与接收端之间的通信,则开始功率传输。IP6808解码从接收器发送的通信数据包,然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时,IP6808终止电力传输。片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块,集成度高,降低方案尺寸和BOM成本。

应用场景:

1)、无线充电底座
2)、车载无线充电设备
