英集芯IP2036_23S是一款用于快速充电器，电源适配器等设备的AC/DC反激转换器，宽输入/输出电压范围，结合频率折返与谷底导通技术减少开关损耗。轻载或空载时进入突发模式，工作电流低至250µA。自适应开关频率范围宽广，优化最大工作频率以降低器件温度。同时最小峰值电流设计平衡待机功耗与音频噪声。提供最大频率、保护阈值等丰富定制化参数，支持根据应用需求灵活配置。内置MOSFET和谷底检测电路，减少外部元件数量，优化变压器设计，降低系统成本与复杂度。采用SOP8封装，节省PCB空间，适合高功率密度设计。

      一、节能表现：全负载范围的能效优化

      英集芯IP2036_23S在能效方面采用了频率折返与谷底导通相结合的设计。在常规运行中，芯片能够依据负载情况调整开关频率：轻载时降低频率，减少开关损耗；重载时提高频率，满足功率需求。同时，谷底导通技术使开关管在电压谷底时开启，有助于降低导通损耗。该机制使芯片在不同负载条件下均能维持较高效率。

在轻载或空载状态下，芯片可进入突发模式，工作电流为250µA，待机功耗相对较低。该特性支持设备满足CoC V5和DoE VI等能效规范。对于充电器、适配器等需要长期待机的设备，使用IP2036_23S有助于降低能耗。

      二、频率适应：多工况下的运行能力

      英集芯IP2036_23S具有较宽的开关频率适应范围，能够根据负载变化调节频率，通过优化最高工作频率来控制器件温度。芯片通过调节频率辅助控制温升，有助于维持系统运行的稳定性。

      同时，芯片的最小峰值电流设置在平衡待机功耗与音频噪声方面进行了考量。在维持较低待机功耗的同时，尽可能减少音频噪声的产生，使其适用于对噪声有一定要求的场景，如音频设备或医疗设备。

      三、噪声控制：电磁兼容设计的辅助手段

      电磁兼容性（EMI）是电源设计中的常见关注点。IP2036_23S内置了抖频电路，通过频率调制的方式，帮助分散EMI能量，降低辐射噪声。该电路可使开关频率在一定范围内变化，避免固定频率带来的谐波集中，从而降低EMI峰值能量。

      从设计角度看，该功能有助于简化EMI设计流程，减少部分滤波元件，缩短开发周期。

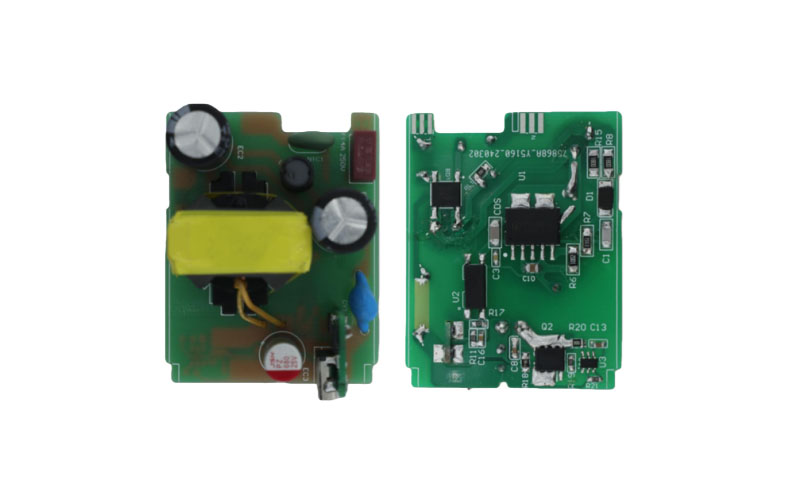

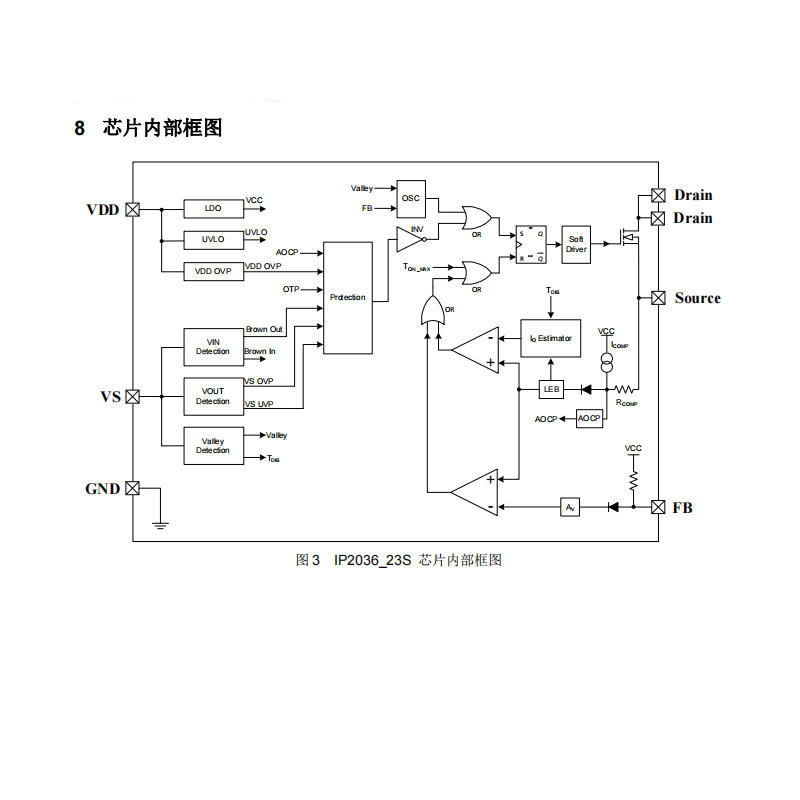

      四、集成设计：减少外围元件，优化电路布局

      英集芯IP2036_23S集成了MOSFET和谷底检测电路，减少了对外部元件的需求。相较于传统方案，该设计有助于简化电路结构，降低元件数量和布局复杂度。

由于外部元件的减少，变压器的设计空间和布局灵活性有所提高。同时，集成化设计有助于控制系统的整体成本，提高产品的一致性与可靠性。

      五、多种工作模式：适应不同负载需求

      英集芯IP2036_23S支持多种工作模式，包括准谐振（QR）模式、强制开启模式以及锁谷底模式。准谐振模式适用于中等负载，有助于降低开关损耗；强制开启模式适用于快速响应场景；锁谷底模式则适合轻载条件，可维持较低的导通损耗。多种模式的结合，使芯片能够根据负载变化进行相应调整。

      六、多重保护：为系统运行提供基本安全保障

      英集芯IP2036_23S内置了多项保护功能，涵盖Brown-in/Brown-out保护、输出过压/欠压保护、VDD过压保护以及过温保护（OTP）等。这些功能可监测输入电压、输出电压及芯片温度，在异常情况下触发相应保护，以减少故障风险，保障系统安全运行。

      七、参数可调与输出控制：支持个性化配置与精准调节

      芯片支持对最大开关频率、保护阈值等参数进行调节，用户可根据实际应用需求进行设置，实现差异化设计。同时，IP2036_23S具备输入电压补偿功能，支持恒定电流（CC）输出或过功率保护（OLP），可用于LED驱动、电池充电等对电流精度有一定要求的场合。

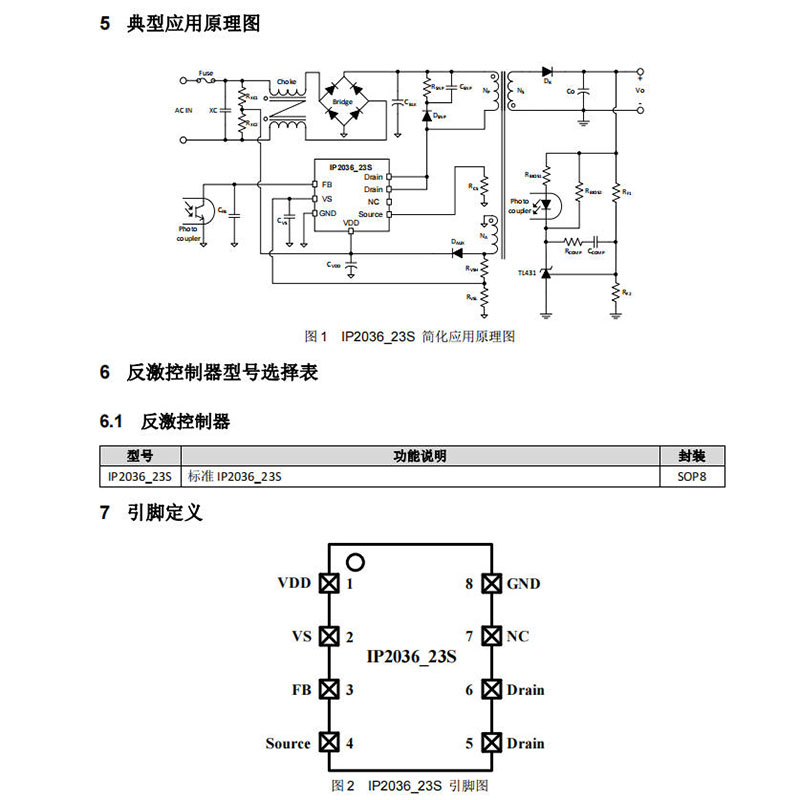

      八、封装设计：适应小型化需求

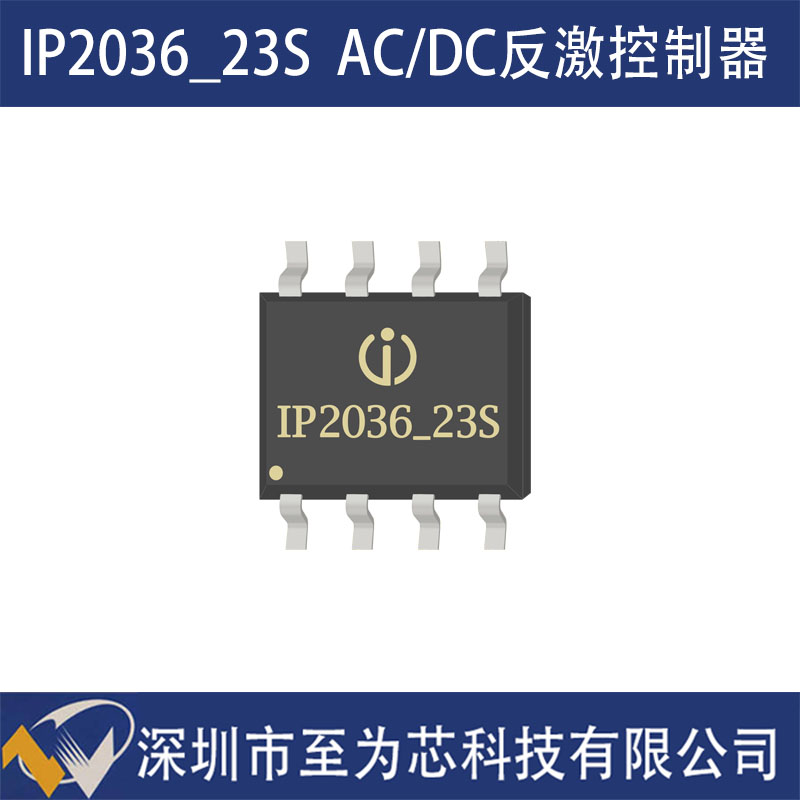

      英集芯IP2036_23S采用SOP8封装，体积较小，适合用于对空间有要求的应用场景，如移动设备适配器、快速充电器等。该封装形式有助于满足设备小型化和高功率密度的设计需求。

      总体来看，英集芯IP2036_23S反激控制器在能效控制、频率适应、噪声抑制、集成度、保护机制等方面进行了较为全面的设计，具备多种工作模式和参数调节功能，适用于多种电源应用场景。
