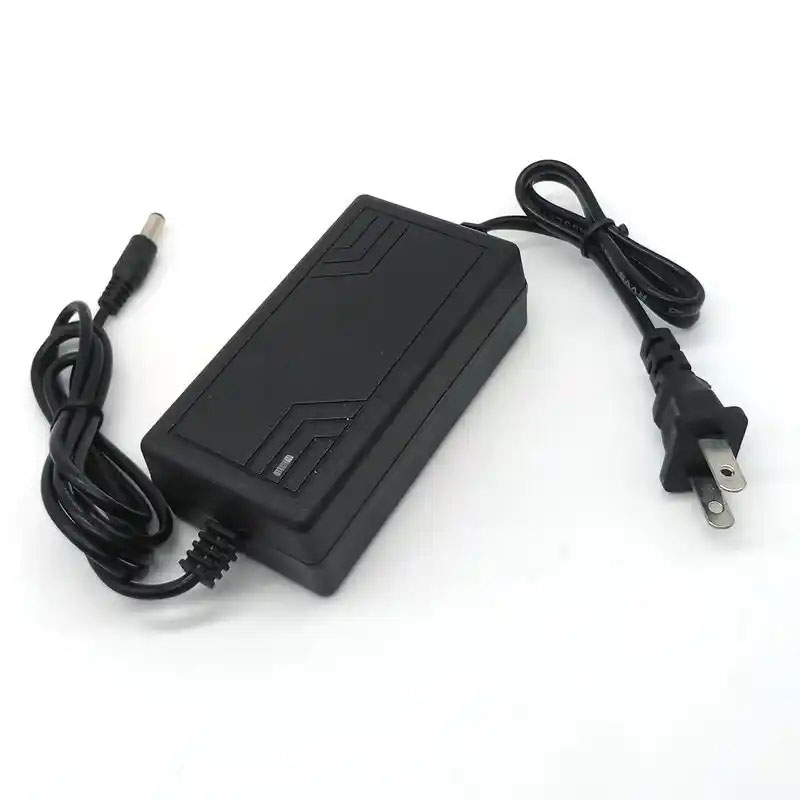

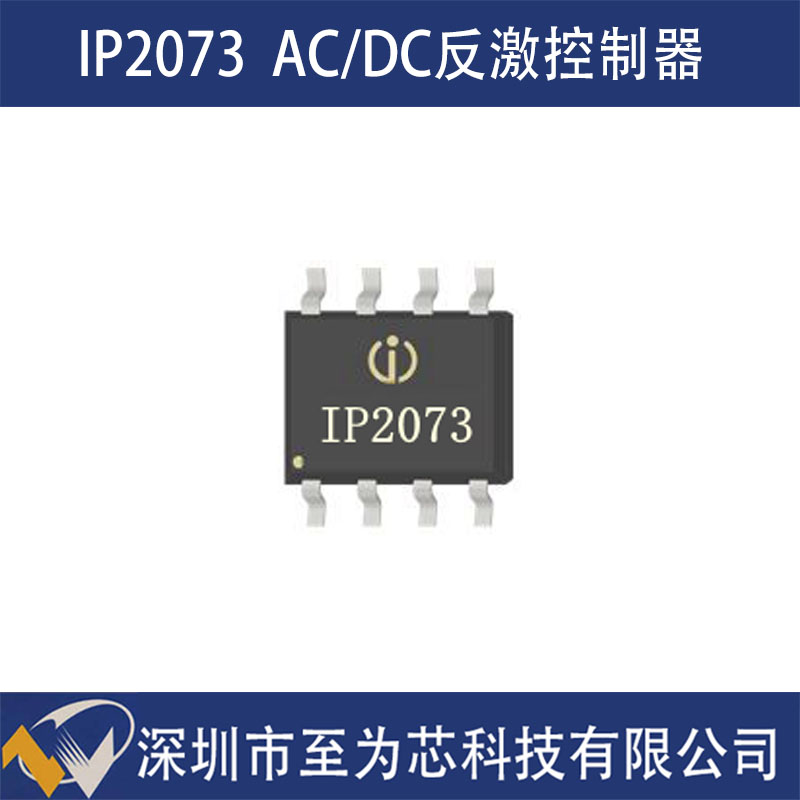

英集芯IP2073是一款应用于快充适配器、电源转换器、智能家居等方案的AC/DC反激转换器。内置650V高压MOSFET，直接承受输入电压，减少外部元件数量。支持连续导通模式（CCM），避免次谐波振荡，稳定输出。无需外部检流电阻，通过内部电路实现电流采样与控制。待机电流仅140μA，空载时进入间歇工作模式，待机功耗<75mW。集成自供电功能，无需辅助绕组，通过内部电路从主绕组获取能量，简化变压器设计，降低成本。采用SOP8 封装：小巧紧凑，适合高密度PCB布局。

      一、核心特性：注重节能与集成设计

      1、具备节能特性，符合主流能效要求

      IP2073在节能方面进行优化设计，支持快速启动并具备较低的待机功耗，待机电流为140μA。在空载状态下，芯片可自动进入间歇工作模式（Burst Mode），使待机功耗低于75mW，能够满足如DoE Level VI、CoC V5等现行能效标准的要求。同时，芯片内置低压自供电功能，无需辅助绕组，可直接从主绕组获取能量，有助于简化变压器设计并降低物料成本。

      2、高度集成设计，有助于减少外围元件

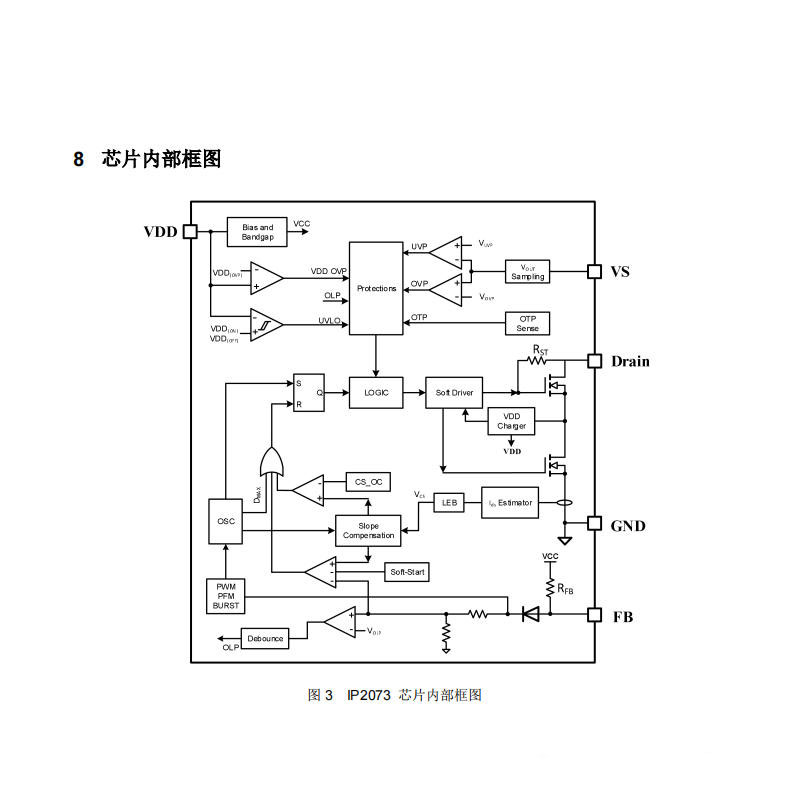

      IP2073内部集成了650V高压MOSFET，可直接承受输入电压，减少外部元件数量。电流控制功能内置于芯片内部，无需外部检流电阻，通过内部电路实现精确的电流采样与控制，有利于节省PCB空间。此外，内置斜坡补偿功能支持连续导通模式（CCM），有助于避免次谐波振荡，保障输出稳定性。

      3、多重保护机制，提升系统可靠性

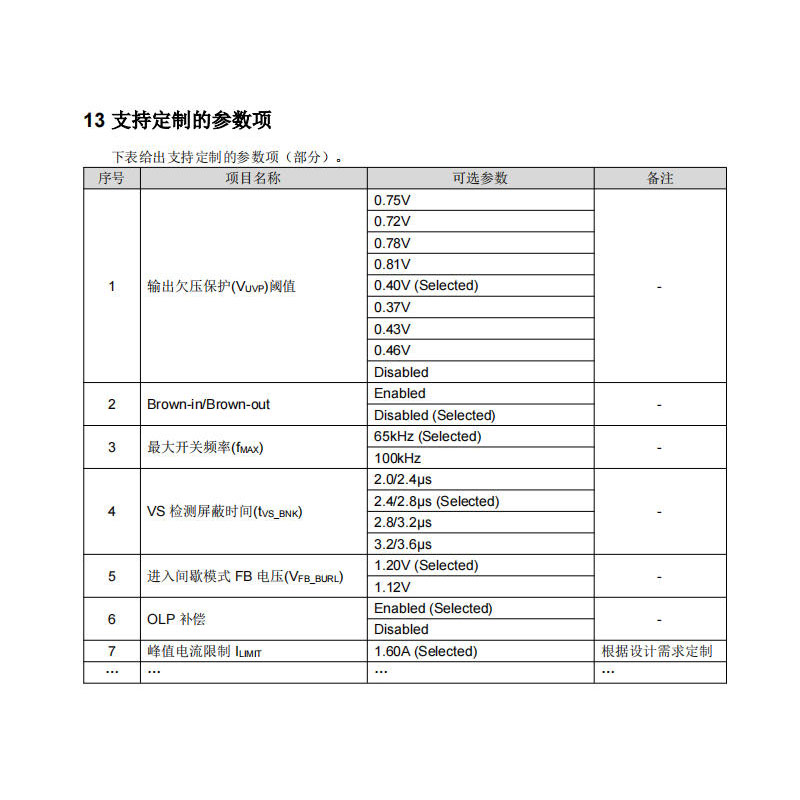

      IP2073内置多种保护功能，以应对不同工作条件下的异常情况。输出侧支持过压保护（VS_OVP）和欠压保护（VS_UVP）；电源端具备VDD过压保护（VDD_OVP）；过温保护（OTP）通过内部温度检测实现，温度异常时自动关闭MOSFET；过功率保护（OLP）具备补偿特性，可适应不同负载条件，防止过载损坏。

      二、应用场景：可适配多种终端设备

      1、快速充电设备：适配多种快充需求

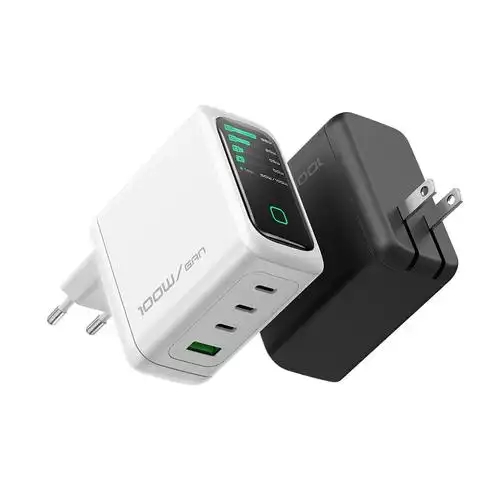

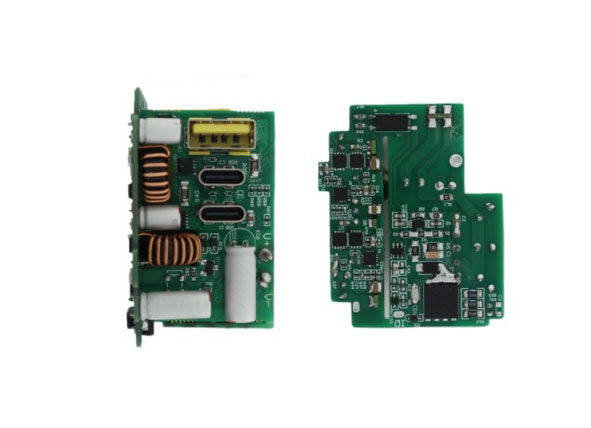

      在快速充电器应用中，IP2073支持较宽的输出电压范围，如5V/9V/12V，可适配常见快充协议。得益于内部集成的MOSFET和自供电设计，外围元件数量减少，有助于实现充电器的小型化设计。

      2、低功耗辅助电源：适用于工业与家用设备

      在工业控制设备和家用电器中，IP2073可为控制电路提供稳定供电。其低待机功耗特性适用于需长期待机的应用场景。同时，芯片支持双绕组变压器设计，有助于简化变压器结构，降低整体物料成本。

      三、技术特点：兼顾简化设计、运行稳定与成本控制

      1、外围电路简洁，便于布板与设计

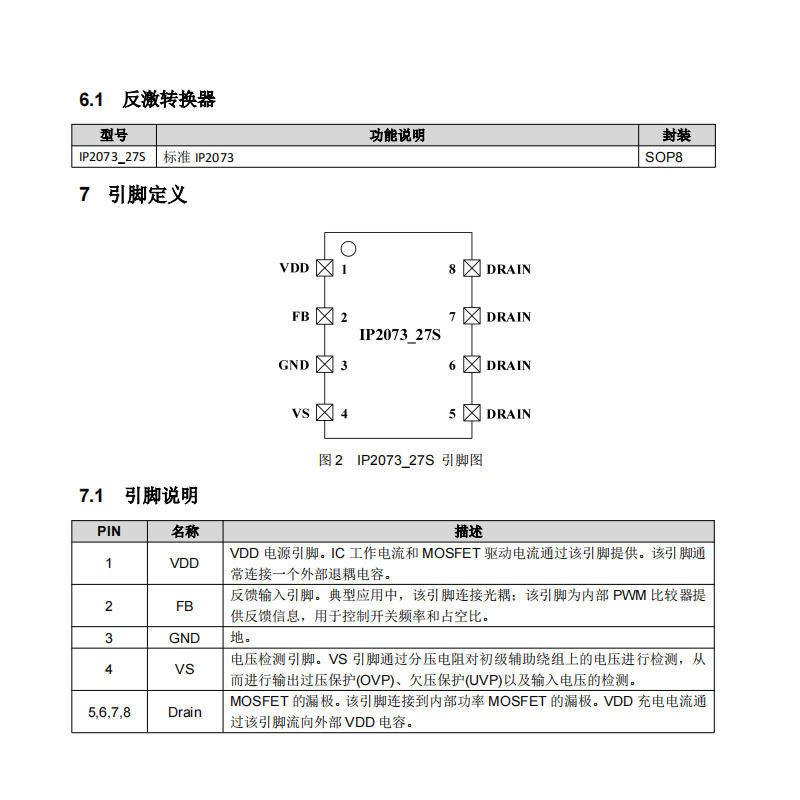

      IP2073采用自供电架构并集成MOSFET，变压器仅需主绕组和次级绕组，无需辅助绕组和外部检流电阻，整体外围电路较为简单。芯片采用SOP8封装，适合高密度PCB布局，便于空间受限的设计应用。

      2、运行效能良好，适应不同负载条件

      芯片在轻载条件下可进入Burst Mode，降低开关频率，减少开关损耗，提升轻载效率。在中大负载条件下，CCM模式与斜坡补偿功能协同作用，有助于维持系统稳定，减少音频噪声产生的可能性。

      3、成本结构优化，利于产品竞争力提升

      由于减少了外部元件并简化变压器设计，IP2073有助于降低整体BOM成本。双绕组变压器相较于三绕组结构成本更低、生产更高效，可为制造商提供一定的成本优势。

      四、典型应用电路：结构简洁，便于实现

      IP2073的典型应用电路设计较为简洁。输入部分，交流电经整流桥和电容滤波后接入芯片VDD引脚，实现自供电。变压器设计方面，主绕组与内部MOSFET漏极连接，次级绕组输出经整流滤波后为负载供电。反馈控制可通过光耦或辅助绕组（如需）将输出电压反馈至FB引脚，实现闭环调节。各类保护功能（如VS_OVP/UVP、VDD_OVP、OTP等）均由芯片内部实现，无需额外外部电路，有助于简化设计流程。

      综上所述，英集芯IP2073电源管理芯片在特性设计、应用适配性、技术实现和电路简化等方面具备一定优势，可为快速充电设备、工业控制及家用电器等应用提供支持，满足设备对电源管理的基本要求。
